题目内容

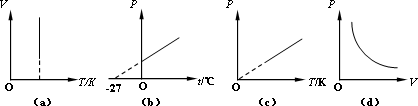

下列反映一定质量理想气体状态变化的图象中，能正确反映物理规律的是（ ）
A．图（a）反映了气体的等容变化规律
B．图（b）反映了气体的等容变化规律
C．图（c）反映了气体的等压变化规律
D．图（d）反映了气体的等温变化规律
【答案】分析：根据气体状态方程来理解图象含义，可以写出图象中两个物理量的函数关系来判断图象的形状．
解答：解：A、图（a）温度不变，根据气体状态方程得体积增大，压强减小，反映了气体的等温变化规律，故A错误．
B、t=-273℃=0k，所以在P-T图象中过原点的直线表示等容线．故B正确．
C、在P-T图象中过原点的直线表示等容线．故C错误．
D、图（d）不能反映压强与体积成反比，所以图（d）可能是等温线，也有可能不是等温线．故D错误．
故选B．
点评：从图象上描述气态状态变化，要明确两坐标轴的含义，可以通过气态状态方程写出两坐标轴代表物理量的函数关系，加深理解．
解答：解：A、图（a）温度不变，根据气体状态方程得体积增大，压强减小，反映了气体的等温变化规律，故A错误．
B、t=-273℃=0k，所以在P-T图象中过原点的直线表示等容线．故B正确．
C、在P-T图象中过原点的直线表示等容线．故C错误．
D、图（d）不能反映压强与体积成反比，所以图（d）可能是等温线，也有可能不是等温线．故D错误．
故选B．
点评：从图象上描述气态状态变化，要明确两坐标轴的含义，可以通过气态状态方程写出两坐标轴代表物理量的函数关系，加深理解．
