题目内容

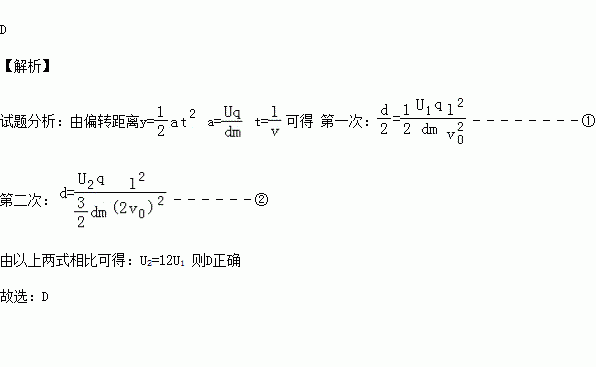

如图所示，一重力不计的带电粒子以初速度v0射入水平放置、距离为d的两平行金属板，射入方向沿两极板的中心线，当极板所加电压为U1时，粒子落在A板上的P点，如果将带电粒子的初速度变为2v0，同时将A板向上移动后，使粒子由原入射点射入后仍落在P点，则极板间所加电压U2为（）

A．U2=3U1 B．U2=6U1 C．U2=8U1 D．U2=12U1

练习册系列答案

相关题目

图甲所示电路中，A1、A2、A3为相同的电流表，C为电容器，电阻R1、R2、R3的阻值相同，线圈L的电阻不计．在某段时间内理想变压器原线圈内磁场的变化如图乙所示，则在t1～t2时间内（）

A．电流表A1的示数比A2的小 B．电流表A2的示数比A3的小

C．电流表A1和A2的示数相同 D．电流表的示数都不为零

如图所示，左侧为一个半径为R的半球形的碗固定在水平桌面上，碗口水平，O点为球心，碗的内表面及碗口光滑．右侧是一个固定光滑斜面，斜面足够长，倾角θ=30°．一根不可伸长的不计质量的细绳跨在碗口及光滑斜面顶端的光滑定滑轮两端上，线的两端分别系有可视为质点的小球m1和m2，且m1＞m2．开始时m1恰在右端碗口水平直径A处，m2在斜面上且距离斜面顶端足够远，此时连接两球的细绳与斜面平行且恰好伸直．当m1由静止释放运动到圆心O的正下方B点时细绳突然断开，不计细绳断开瞬间的能量损失．

（1）求小球m2沿斜面上升的最大距离s；

（2）若已知细绳断开后小球m1沿碗的内侧上升的最大高度为，求= ．

下列几种运动中，机械能一定守恒的是（）

A．做匀速直线运动的物体 B．做匀变速直线运动的物体

C．做平抛运动的物体 D．做匀速圆周运动的物体

某同学利用如图（1）所示电路测定电源的电动势和内阻．实验中电表内阻对实验结果影响很小，均可以忽略不计．闭合电键S后，变阻器的滑片P由变阻器的一端滑到另一端的过程，两电压表示数随电流表示数变化情况分别如图（2）的U﹣I图象中的直线a、b所示．

（1）用画线代表导线，将如图（3）实物图中各元件按图（1）连接成实验电路

（2）通过分析可知，其中图（2）中图线（填a或b）V1表示电压表示数随电流表A示数变化关系

（3）根据U﹣I图象中坐标轴所标出的数据，可求出电源的电动势E= ，内阻r= ．（用图中给出的坐标值表示）

如图所示，在光滑的水平面上有两块并列放置的木块A与B，已知A的质量是500 g，B的质量是300 g，有一质量为80 g的小铜块C（可视为质点）以25 m/s的水平初速度开始在A的表面滑动．铜块最后停在B上，B与C一起以2．5 m/s的速度共同前进．求：

①木块A最后的速度vA′；

②小铜块C离开A时，小铜块C的速度vC′．

如图甲所示，静止在水平面C上足够长的木板B左端放着小物块A．某时刻，A受到水平向右的外力F作用，F随时间t的变化规律如图乙所示．A、B间最大静摩擦力大于B、C之间的最大静摩擦力，假设最大静摩擦力等于滑动摩擦力．则在拉力逐渐增大的过程中，下列反映A、B运动过程中的加速度及A与B间摩擦力f1、B与C间摩擦力f2随时间变化的图线中正确的是（）

等量异号点电荷的连线和中垂线如图1所示，现将一个带负电的检验电荷先从图中的a点沿直线移动到b点，再从b点沿直线移动到c点，则检验电荷在此全过程中（）

A．所受电场力的方向不变 B．所受电场力的大小恒定

C．电势能一直减小 D．电势能先不变后减小

如图所示，质量为m的木块在质量为M的长木板上受到水平向右的拉力F的作用下向右滑行，长木板处于静止状态．已知木块与木板间的动摩擦因数为μ1，木板与地面间的动摩擦因数为μ2．下列说法正确的是（）

A．木板受到地面的摩擦力的大小一定是μ1mg

B．木板受到地面的摩擦力的大小一定是μ2（m+M）g

C．当F＞μ2（m+M）g时，木板与木块之间发生相对运动

D．无论怎样改变F的大小，木板都不可能运动
