题目内容

【题目】如图甲所示，理想变压器原、副线圈的匝数比为2:1，电压表和电流表均为理想电表，原线圈接如图乙所示的正弦交流电，图中Rt为热敏电阻（随温度升高电阻变小），R为定值电阻．下列说法正确的是(　 　)

A. 副线圈两端电压的瞬时值表达式为u′＝18sin50πt(V)

B. t＝0.02s时电压表V2的示数为18V

C. 变压器原、副线圈中的电流之比和输入、输出功率之比均为1:2

D. Rt处温度升高时，电流表的示数变大，电压表V2的示数不变

【答案】BD

【解析】

A. 由图乙可知交流电压最大值，原线圈电压的有效值

周期T=0.02s，可由周期求出角速度的值为根据电压与匝数成正比，得副线圈电压的有效值为18V，副线圈两端电压的瞬时值表达式

故A项与题意不相符；

B.电压表V2的示数为有效值18V，故B项与题意相符；

C. 变压器输入、输出功率之比为1：1，故C项与题意不相符；

D. Rt处温度升高时，阻值减小，电流表的示数变大，电压表示数不变，故D项与题意相符。

练习册系列答案
相关题目

【题目】在做“用油膜法估测分子的大小”实验时，先配制好一定浓度的油酸酒精溶液，并得到1滴油酸酒精溶液的体积V。往浅盘里倒入约2cm深的水，然后将痱子粉均匀地撒在水面上。用注射器往水面上滴1滴油酸酒精溶液，油酸立即在水面散开形成一块薄膜，可以清晰地看出它的轮廓，如图所示。待薄膜形状稳定后量出它的面积为S。在这个实验中，下列说法正确的是

A. 实验中将油酸薄膜看成单层的油酸分子组成，且不考虑油酸分子间的空隙

B. 根据就可以粗略地测量酒精分子的直径

C. 选择油酸作为被测物质，是因为油酸分子的结构有助于油酸在水面上形成单分子膜

D. 实验需配置一定浓度的油酸酒精溶液，其中的酒精可使油酸和痱子粉之间形成清晰的边界轮廓

【题目】已有资料可知，热敏电阻包括正温度系数电阻器（PTC）和负温度系数电阻器（NTC），正温度系数电阻器的电阻随温度的升高而增大，负温度系数电阻器的电阻随温度的升高而减小。某实验小组尝试探究某一热敏电阻Rx的导电特性，他们用下列器材进行实验描绘该热敏电阻的伏安特性曲线，所测数据记录在表格中。

器材有：

A．待测热敏电阻Rx

B．电压表V（量程3V，内阻约为l 000 Ω）

C．电流表A（量程0.6 A，内阻约为0.5 Ω）

D．滑动变阻器R1 （0～l0 Ω）

E．电源E（电动势3V，内阻忽略）

F．开关与导线若干

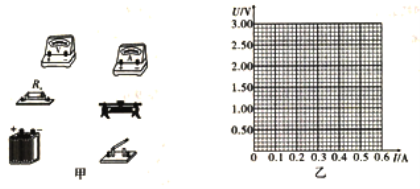

(1)请设计合理的电路图，并根据电路图完成图甲中实物图的连接________。
