Question

（2013唐山摸底）某电阻R的额定电压3V，阻值约为100Ω，为准确测量其阻值，提供实验器材如下：

      A．电源：电动势4V，内阻约1Ω

      B．电压表V₁：0~3V，电阻约10kΩ

      C．电压表V₂：0~15V，电阻约50kΩ

      D．电流表A₁：0~30mA，电阻约10Ω

      E．电流表A₂：0~0.6A，电阻约0.5Ω

      F．滑动变阻器R₁：0~10Ω，额定电流1A

      G．滑动变阻器R₂：0~100Ω，额定电流30mA

      H．电键、导线若干

    请按要求回答下列问题

   （1）为较准确测量电阻R的阻值，要求各电表指针能有较大的变化范围，电压表应选       ，电流表应选      ，滑动变阻器应选        。（填器材前面的序号）。

   （2）在方框中画出实验电路图。

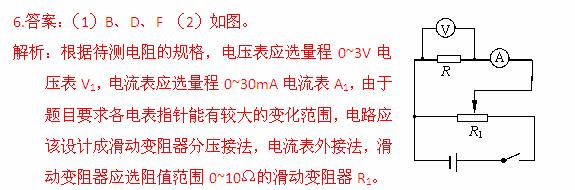

Answer 1
