Question

如图，一热敏电阻RT放在控温容器M内；A为毫安表，量程6mA，内阻为数十欧姆；E为直流电源，电动势约为3V，内阻很小；R为电阻箱，最大阻值为999.9Ω；S为开关．已知RT在95℃时的阻值为150Ω，在20℃时的阻值约为550Ω．现要求在降温过程中测量在95℃～20℃之间的多个温度下RT的阻值．

（1）在图中画出连线，完成实验原理电路图．

（2）完成下列步骤中的填空：

①依照实验原理电路图连线．

②调节控温容器M内的温度，使得RT温度为95℃．

③将电阻箱调到适当的初值，以保证仪器安全．

④闭合开关．调节电阻箱，记录电流表的示数I0，并记录 ．

⑤将RT的温度降为T1（20℃＜T1＜95℃）；调节电阻箱，使得电流表的读数 ，记录 ．

⑥温度为T1时热敏电阻的电阻值RT1= ．

⑦逐步降低T1的数值，直至20℃为止；在每一温度下重复步骤⑤⑥．

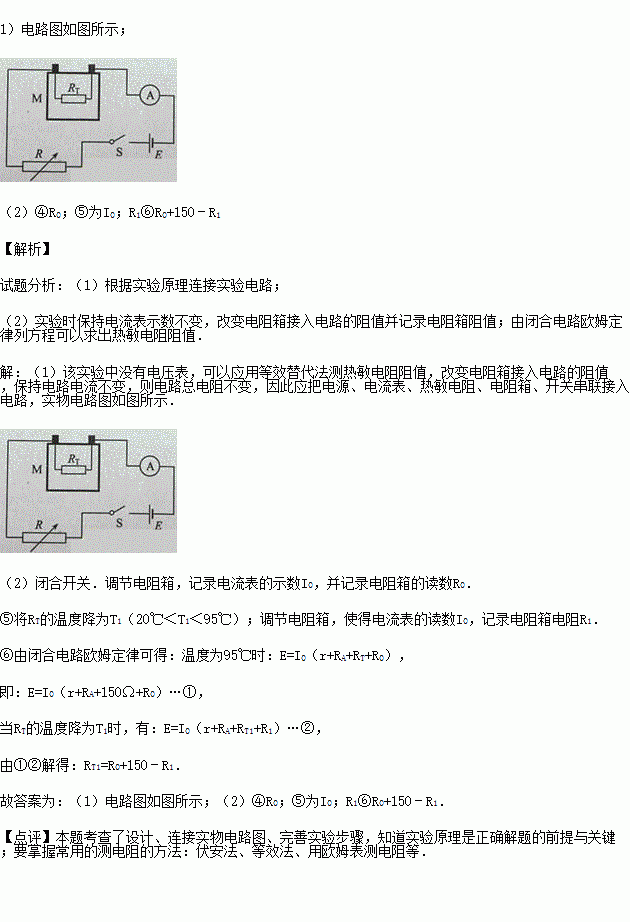

Answer 1
