题目内容

某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有:

A．电压表V：0～3～15V

B．电流表A：0～0.6～3A

C．变阻器R1：(20Ω，1A)

D．变阻器R2：(1000Ω，0.1A)

E．电键S和导线若干

 (1)根据实验要求连接实物电路图；

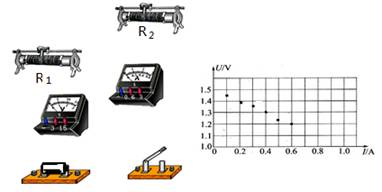

(2)实验测得的6组数据已在U—I图中标出，如图所示.请你根据数据点求出该电池的电动势E=________V，电阻r=________Ω.

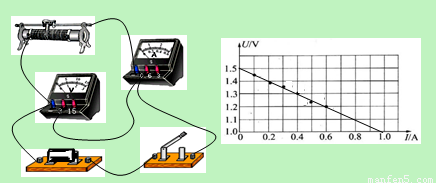

【答案】

(1) 实物电路图 （2分）   (2) 1.5（1分）；0.50（1分）

【解析】



练习册系列答案
相关题目
某同学用伏安法测一节干电池的电动势E和内电阻r，他测出6组数据并把它们描在U-I图中，如图所示．请你在图中做出必要的图象根据图象求出该电池的电动势E=
1.5
1.5
V，电阻r=
0.5
0.5
Ω（结果保留两位小数）
（1）①在“验证机械能守恒定律”的实验中，有下列器材可供选择：铁架台、打点计时器、复写纸、低压直流电源、天平、导线、秒表、开关、夹子．其中不必要的器材是
秒表、低压直流电源、天平．
秒表、低压直流电源、天平．
，缺少的器材是
低压交流电源、重锤、刻度尺．
低压交流电源、重锤、刻度尺．
．
②某同学用游标卡尺测量一薄的金属圆片的直径，读出图中的示数，该金属圆片的直径的测量值为
10.150
10.150
cm
（2）某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有：
A．电压表V：0～3～15V
B．电流表A：0～0.6～3A
C．变阻器R1：（20Ω，1A）
D．变阻器R2：（1000Ω，0.1A）
E．电键S和导线若干
①实验中电压表应选用的量程为
0～3V
0～3V
（填0～3V或0～15V）；电流表应选用的量程为
0～0.6A
0～0.6A
（填0～0.6A或0～3A）；变阻器应选用
R1
R1
；
②根据实验要求连接实物电路图；
③实验测得的6组数据已在U-I图中标出，如图所示．请你根据数据点位置完成U-I图线，并由图线求出该电池的电动势E=
1.50
1.50
V，电阻r=
0.5
0.5
Ω．
某同学用伏安法测一节干电池的电动势E和内电阻r，所给的器材有：
A．电压表V：0～3～15V       B．电流表A：0～0.6～3A    C．变阻器R1（20Ω，1A）
D．变阻器R2（1000Ω，0.1A）    E．电键S和导线若干
（1）实验中电流表应选用的量程为
0～0.6
0～0.6
；电压表应选用的量程为
0～3
0～3
；变阻器应选用
R1
R1
（填R1或R2）；
（2）实验测得的6组数据已在U-I图中标出，如图所示．请你根据数据点位置完成U-I图线，并由图线求出该电池的电动势E=
1.5
1.5
V，电阻r=
0.50
0.50
Ω．
（2011?长宁区一模）某同学用伏安法测一节干电池的电动势和内电阻，改变滑动变阻器滑片位置记录六组数据，然后画出U-I图象，如图所示．根据图线，干电池的电动势为
1.45
1.45
v，内电阻为
0.69
0.69
Ω；在此实验中，电源的最大输出功率是
0.76
0.76
w．
（1）欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：
A．电池组（3V，内阻1Ω）         B．电流表（0～3A，内阻0.0125Ω）
C．电流表（0～0.6A，内阻0.125Ω）     D．电压表（0～3V，内阻3kΩ）
E．电压表（0～15V，内阻15kΩ）        F．滑动变阻器（0～20Ω，额定电流1A）
G．滑动变阻器（0～2000Ω，额定电流0.3A） H．开关、导线
①上述器材中应选用的是
A、C、D、F、H
A、C、D、F、H
；（填写各器材的字母代号）
②实验电路应采用电流表
外
外
接法；（填“内”或“外”）
③设实验中，电流表、电压表的某组示数如图所示，图示中I=
0.48
0.48
A，U=
2.20
2.20
V．
④为使通过待测金属导线的电流能在0～0.5A范围内改变请按要求在下面方框内画出测量待测金属导线的电阻Rx的原理电路图．
⑤某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如图所示，则该金属丝的直径d=
3.205
3.205
mm．另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如下右图所示，则该工件的长度L=
50.15
50.15
mm．
（2）某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有：
A．电压表V：0～3～15V
B．电流表A：0～0.6～3A
C．变阻器R1：（20Ω，1A）
D．变阻器R2：（1000Ω，0.1A）
E．电键S和导线若干
①实验中电压表应选用的量程为
0～3V
0～3V
（填0～3V或0～15V）；
电流表应选用的量程为
0～0.6A
0～0.6A
（填0～0.6A或0～3A）；变阻器应选用
R1
R1
；
②实验测得的6组数据已在U-I图中标出，如图所示．请你根据数据点位置完成U-I 图线，并由图线求出该电池的电动势
E=
1.50
1.50
V，电阻r=
0.50
0.50
Ω．（保留两位有效数字）
