题目内容
欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻,要求测量结果尽量准确,现备有以下器材:
A.电池组（3V，内阻1Ω） B.电流表（0～3A，内阻约为0.0125Ω）
C.电流表（0～0.6A，内阻约为0.125Ω） D.电压表（0～3V，内阻约为3 kΩ）
E.电压表（0～15V，内阻约为15 kΩ） F.滑动变阻器（0～20Ω，额定电流1 A）
G.滑动变阻器（0～2000Ω，额定电流0.3 A） H.开关、导线
（1）上述器材中应选用的是 ；（填写各器材的字母代号）（4分）
（2）实验电路应采用电流表 接法；（填“内”或“外”） （2分）
（3）为使通过待测金属导线的电流能在0～0.5 A范围内改变,请按要求画出测量待测金属导线的电阻Rx的原理电路图,然后根据你设计的原理电路将下图中给定的器材连成实验电路。
【答案】
（1）A、C、D、F、H （2）外

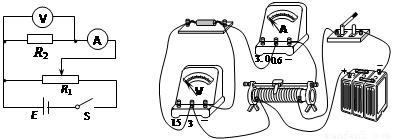

（3）见右图
【解析】（1）待测电阻较小，电动势为3V，所以最大电流为0.6A，电流表选C，电压表选D，要求测量结果尽量准确所以滑动变阻器选用分压法连接，阻值选择最小的F（2）因为待测电阻与电流表内阻相当，所以电流表选用外接法（3）电流表外接，滑动变阻器用分压连接
