题目内容

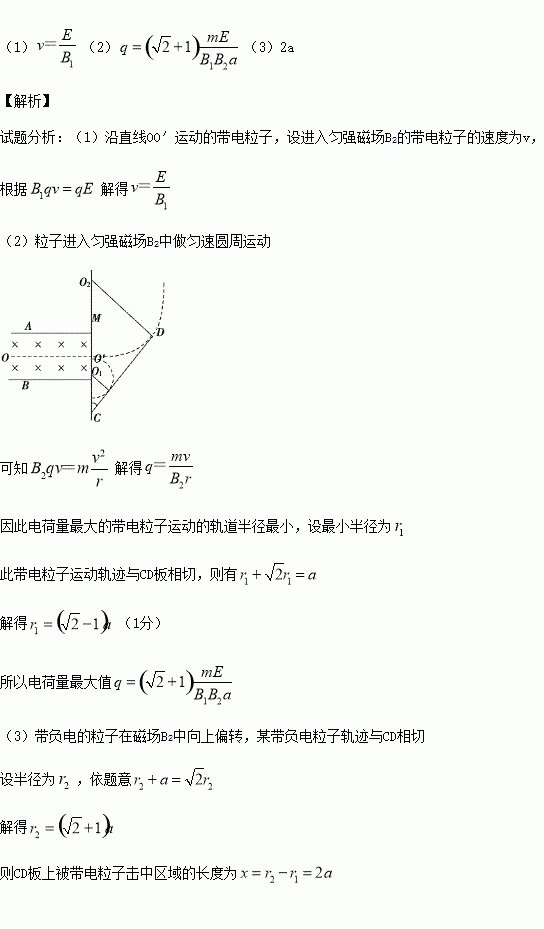

如图所示，两平行金属板AB中间有互相垂直的匀强电场和匀强磁场。A板带正电荷，B板带等量负电荷，板间电场强度为E；磁场方向垂直纸面向里，磁感应强度为B1。平行金属板右侧有一挡板M，中间有小孔O′，OO′是平行于两金属板的中心线。挡板右侧有垂直纸面向外的匀强磁场，磁场应强度为B2。CD为磁场B2边界上的一绝缘板，它与M板的夹角θ=45°，O′C=a，现有大量质量均为m，含有不同电荷量、不同速度的正负带电粒子（不计重力），自O点沿OO′方向进入电磁场区域，其中有些粒子沿直线OO′方向运动，并进入匀强磁场B2中，求：
（1）进入匀强磁场B2的带电粒子的速度；
（2）能击中绝缘板CD的粒子中，所带电荷量的最大值；
（3）绝缘板CD上被带电粒子击中区域的长度．
