Question

轻绳的两端A、B固定在天花板上，绳能承受的最大拉力为120N．现用摩擦很大的挂钩将一重物挂在绳子上，结果挂钩停在C点，如图所示，两端与竖直方向的夹角分别为37°和53°．求：
（1）此重物的最大重力不应超过多少？sin37°=0.6；cos37°=0.8
（2）若将挂钩换成一个光滑的小滑轮，重物的最大重力可达多大？

Answer 1

【答案】分析：（1）对结点进行受力分析，根据共点力平衡求出哪根绳先断，从而以该绳的最大拉力求出重物的最大重力．
（2）若将挂钩换成一个光滑的小滑轮，此时两根绳的拉力大小相等，与竖直方向的夹角相等，根据共点力平衡求出重物的最大重力．

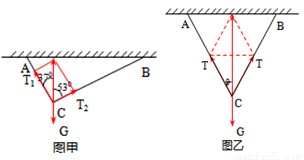

解答：解：（1）取C点为研究对象进行受力分析如图甲所示．
由图可知，物体平衡时AC上的张力比BC上大，所以当
AC上的张力为最大值120N时，BC上的张力小于120N，
由三角形法则重物的最大重力为：

答：重物的最大重力不应超过150N．
（2）在图甲中，由几何关系设AB=s，则绳长l=0.6s+0.8s=1.4s；若将挂钩换成滑轮，则两根绳子的张力大小相等，对C点受力分析，
如图乙所示，由几何关系cosθ=
由三角形法则重物的最大重力为：
则：G=2Tcosθ=168N
答：重物的最大重力可达168N．
点评：解决本题的关键知道结点和滑轮的区别，会运用平行四边形定则求解共点力平衡问题．
