题目内容

（2013上海八校联考）如图所示，在研究平抛运动时，小球A沿轨道滑下，离开轨道末端（末端水平）时撞开轻质接触式开关S，被电磁铁吸住的与轨道末端等高的小球B同时自由下落．改变整个装置的高度H和改变A球释放时的初位置做同样的实验， 发现A、B两球总是同时落地．

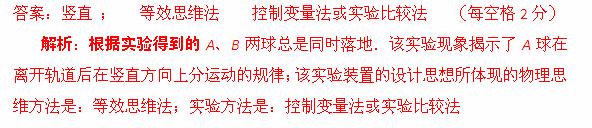

（1）该实验现象揭示了A球在离开轨道后在__________方向上分运动的规律；

（2）该实验装置的设计思想所体现的物理思维方法和实验方法是：__________________和__________________．

练习册系列答案
相关题目

（2013上海八校联考）如图所示，滑轮本身的质量可忽略不计，滑轮轴O安在一根轻木杆B上，一根轻绳AC绕过滑轮，A端固定在墙上，且绳保持水平，C端挂一重物，BO与竖直方向夹角q＝45°，系统保持平衡．若保持滑轮的位置不变，改变q的大小，则滑轮受到木杆作用力大小变化情况是（    ）

（A）只有角q变小，作用力才变大

（B）只有角q变大，作用力才变大

（C）不论角q变大或变小，作用力都是变大

（D）不论角q变大或变小，作用力都不变

（2013上海八校联考）某物体质量为1kg，受水平拉力作用沿水平粗糙地面做直线运动，其速度图像如图所示，根据图像可知物体 （   ）

（A）受的拉力总是大于摩擦力

（B）在第3s内受的拉力为1N

（C）在第1s 内受的拉力大于2N

（D）在第2s内受的拉力为零

（2013上海八校联考）在同一竖直线上的A、B、C三个小球在离地面不同高度处，同时以v、2v和3v的水平速度抛出，不计空气阻力，若从抛出时刻起每隔相等的时间间隔，A、B、C三个小球依次落到地面。则A、B、C三个小球距离地面的高度之比为（      ）

（A）1∶4∶9            （B）1∶3∶5

（C）1∶2∶3            （D）1∶1∶1

（2013上海八校联考）一质量m＝0.5kg的滑块以一定的初速度冲上一倾角为30º足够长的斜面，某同学利用DIS实验系统测出了滑块冲上斜面过程中多个时刻的瞬时速度，如图所示为通过计算机绘制出的滑块上滑过程的v－t图。求：（g取10m/s2）

（1）滑块冲上斜面过程中的加速度大小；

（2）滑块与斜面间的动摩擦因数；

（3）判断滑块最后能否返回斜面底端？若能返回，求出返回斜面底端时的动能；若不能返回，求出滑块停在什么位置。

（2013上海八校联考）某同学在做验证互成角度的两个力合成的平行上边形定则实验时，把橡皮条的一端用图钉固定于P点，同时用两个弹簧秤将橡皮条的另一端拉到位置O。这时两弹簧秤的示数分别为FA＝3.5 N、FB＝4.0 N，其位置记录如图甲所示。倘若橡皮条的活动端仅用一个弹簧秤拉着，也把它拉到O点位置，弹簧秤的示数为FC＝6.0 N，其位置如C。

（1）用1 cm表示1 N，在图乙中作出力FA、FB和FC的图示。

（2）根据平行四边形定则在图乙中作出FA和FB的合力F，F的大小为___________N。

（3）实验的结果是否能验证平行四边形定则：________（选填“能”或“不能”）。
