题目内容
某同学欲描绘额定电压为3.0 V的小灯泡的I—U特性曲线图．
1.设计一个电路，要求误差较小．则以下四个电路图中，最合适的是___ __
2.对于所选的实验电路图，在开关S闭合之前，滑动变阻器的滑片应该置于_____端（选填“A”、“B”或“AB中间”）
3.实验中测得有关数据如下表：
根据表中的实验数据，在答卷图丙中画出小灯泡的I—U特性曲线。
4.由小灯泡的I－U特性曲线表明，随着温度升高，小灯泡电阻________（填“减小”、“不变”或“增大”）
1.A
2.A

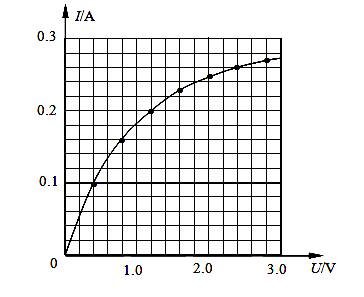

3.如图所示
4.增大
【解析】略
某同学欲描绘额定电压为3.0 V的小灯泡的I—U特性曲线图．
（1）设计一个电路，要求误差较小．则以下四个电路图中，最合适的是_____
（2）对于所选的实验电路图，在开关S闭合之前，滑动变阻器的滑片应该置于_____端（选填“A”、“B”或“AB中间”）
（3）实验中测得有关数据如下表：
| U/V | 0 | 0.40 | 0.80 | 1.20 | 1.60 | 2.00 | 2.40 | 2.80 |
| I/A | 0 | 0.10 | 0.16 | 0.20 | 0.23 | 0. 25 | 0.26 | 0.27 |
某同学欲描绘额定电压为3.0 V的小灯泡的I—U特性曲线图．
（1）设计一个电路，要求误差较小．则以下四个电路图中，最合适的是_____
（2）对于所选的实验电路图，在开关S闭合之前，滑动变阻器的滑片应该置于_____端（选填“A”、“B”或“AB中间”）
（3）实验中测得有关数据如下表：
|
U/V |
0 |
0.40 |
0.80 |
1.20 |
1.60 |
2.00 |
2.40 |
2.80 |
|
I/A |
0 |
0.10 |
0.16 |
0.20 |
0.23 |
0. 25 |
0.26 |
0.27 |
（4）由小灯泡的I－U特性曲线表明，随着温度升高，小灯泡电阻________（填“减小”、“不变”或“增大”）
某同学欲描绘额定电压为3.0 V的小灯泡的I—U特性曲线图．
（1）设计一个电路，要求误差较小．则以下四个电路图中，最合适的是_____
（2）对于所选的实验电路图，在开关S闭合之前，滑动变阻器的滑片应该置于_____端（选填“A”、“B”或“AB中间”）
（3）实验中测得有关数据如下表：
|
U/V |
0 |
0.40 |
0.80 |
1.20 |
1.60 |
2.00 |
2.40 |
2.80 |
|
I/A |
0 |
0.10 |
0.16 |
0.20 |
0.23 |
0.25 |
0.26 |
0.27 |
根据表中的实验数据，在答卷图丙中画出小灯泡的I—U特性曲线。
（4）由小灯泡的I－U特性曲线表明，随着温度升高，小灯泡电阻________（填“减小”、“不变”或“增大”）
