题目内容

（12分）在测定一节干电池的电动势和内电阻的实验中，实验室备有下列器材选用：
①干电池（电动势约为，内电阻约为）；
②电流表（满偏电流，内阻）；
③电流表（量程，内阻约为）；
④滑动变阻器（，）；
⑤滑动变阻器（，）；
⑥定值电阻；
⑦开关和导线若干。
某同学设计了如所示的电路进行实验：
（1）在该电路中为了操作方便且能准确地进行测量，滑动变阻器应选 　▲ （填写器材前的字母代号“”或“”）；在闭合开关S前，应将滑动变阻器的滑动端c移动至 ▲ （填“a端”、“中央”或“b端”）。

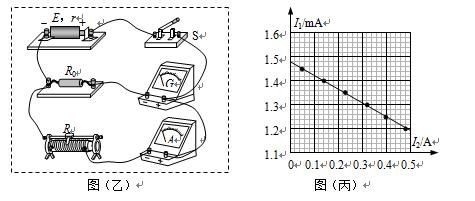

（2）根据图（甲）在图（乙）的实物图上连线。
（3）闭合开关S，移动滑动变阻器的滑动端c至某一位置，读出电流表G和电流表A的示数I1和I2。多次改变滑动端c的位置，得到的数据为：

在图（丙）所示的坐标纸上以I1为纵坐标、I2为横坐标画出所对应的I1-I2曲线（I1为电流表G的示数， I2为电流表A的示数）。

（4）利用所画图线可求得电源的电动势E=  ▲  V，电源的内电阻r =  ▲  Ω。（结果要求保留两位小数)

（1）4分 ，b端
（2）2分如图（乙）      （3）2分如图（丙）（4）4分1.48±0.01V ; 0.60±0.02Ω

解析

练习册系列答案
相关题目
用电流表和电压表测定一节干电池的电动势和内电阻的实验中，所用电流表和电压表的内电阻分别约为0.3Ω和，如图1为所需的器材．
（1）请你把它们连成实验电路，注意两个电表要选用适当量程，并要求变阻器的滑动片在左端时其接入电路的电阻值最大．
（2）一位同学记录的6组数据见下表，试根据这些数据在图2中画出U-I图线，根据图线求出电池的电动势
1.46
1.46
V，内阻
0.75Ω
0.75Ω
．
I/A 0.12 0.20 0.31 0.35 0.50 0.57
U/V 1.37 1.32 1.24 1.18 1.19 1.05
实验题
（1）①图1（甲）是用螺旋测微器测量某一圆筒内径时的示数，此读数应为

mm．
②使用多用电表进行了两次测量，指针所指的位置如图1（乙）中所示．若选择开关 处在“×10?”的电阻档时，则被测电阻的阻值是

?．若选择开关处在直流 5mA 挡测量电流，则读数为

mA．
精英家教网
（2）实验室中准备了下列器材：待测干电池（电动势约 1.5V，内阻约 1.0?）
电流表 G（满偏电流 1.5mA，内阻 10?） 电流表 A（量程 0～0.60A，内阻约 0.10?）
滑动变阻器R1（0～20?，2A） 滑动变阻器R2（0～100?，1A） 定值电阻R3=990?、开关S和导线若干
①小明同学选用上述器材（滑动变阻器只选用了一个）将电流表 G 改装为电 压表并用来测定一节干电池的电动势和内电阻．为了能较为准确地进行测量和 操作方便，实验中选用的滑动变阻器，应是

．（填代号）
②请在图2所示的方框中画出他的实验电路图．
③图2为小明根据实验数据作出的I1-I2 图线（I1为电流表G的示数，I2为电流表A的示数），由 该图线可得：被测干电池的电动势E=

V，内电阻r=

?．
（2011?自贡模拟）（1）与打点计时器一样，光电计时器也是一种研究物体运动情况的常用计时仪器，其结构如图（1）甲所示，a、b分别是光电门的光发射和接收装置，当有物体从a、b间通过肘，光电计时器就可以显示物体的挡光时间．现利用图（1）乙所示装置测量滑块和长木板间的动摩擦因数，图中MN是水平桌面，Q是木板与桌面的接触点，1和2是固定在木板上适当位置的两个光电门（与之连接的两个光电计时器没有画出）．在木板顶端的P点还悬挂着一个铅锤．让滑块从木板的顶端滑下，光电门1、2各自连接的计时器显示的挡光时间分别为5.0×10-2s和2.0×10-2s．用游标卡尺测量小滑块的宽度d，卡尺示数如图（1）丙所示．
①读出滑块的宽度d=
5.015
5.015
cm
②滑块通过光电门1的速度V1=
1.0
1.0
m/s，滑块通过光电门2的速度V2=
2.5
2.5
m/s（结果保留两位有效数字）．
③若仅提供一把米尺，已知当地的重力加速度为g，为完成实验，除了测出V1V2和两个光电门之间的距离L外，还需测量的物理量是
P点到桌面高度h，重锤在桌面上所指的点与Q点的距离a，斜面的长度s
P点到桌面高度h，重锤在桌面上所指的点与Q点的距离a，斜面的长度s
写明代表物理量的字母）
④动摩擦因数的表达式u=
h
a
-
(v2-v12)s
2Lga
h
a
-
(v2-v12)s
2Lga

（2）某同学在实验室测定一节干电池的电动势和内阻．实验室中有如下器材：
A、待测干电池
B、电流表G（（0-3mA，内电阻r1=20Ω）
C、电流表A（0-0.6A，内电阻r2=0.2Ω）
D、滑动变阻器甲（最大阻值10Ω）
E、滑动变阻器乙（最大阻值100Ω）
F、定值电阻值=100Ω
G、定值电組R2=5OOΩ
H、定值电阻R3=1.5kΩ
以及导线和开关．
由于没有电压表，为此他设计了图2

所示的电路完成了实验要求的测量．
①为了方便并能较准裤地测暈，滑动变阻器应选
D
D
定值电阻应选
G
G
．（填写各器材前的序号）
②若某次测量中电流表G的示数为I1，电流表A的示数为I2改变滑动变阻器滑片的位置后，电流表G的示数为I1′，电流表A的示数为I2′．则可知此电源的内阻r=
(I1′-I1)(R2+r1)
I1+I2-I1′-I2′
(I1′-I1)(R2+r1)
I1+I2-I1′-I2′
，电动势E=
(I1′I2-I1I2′)(R2+r1)
I1+I2-I1′-I2′
(I1′I2-I1I2′)(R2+r1)
I1+I2-I1′-I2′
．
（2011?湖南模拟）在测定一节干电池的电动势和内阻的实验中，现有下列器材：待测干电池一节，电流表G（满偏电流为2.5mA，内阻为199Ω），定值电阻R1=1.0Ω，定值电阻R2=99.5Ω，电阻箱R（0～99.9Ω），开关，导线若干．
（1）请在答题卡所给方框内，画出合理的实验电路图，其中定值电阻应选用
R1
R1
（选填“R1”或“R2”）．
（2）某同学用上述合理的实验电路测出了多组电阻箱的电阻值R和电流表G的示数Ig，并根据所测数据描点作出了如图所示的
IIg
-R图线．由图线求得被测电池的电动势E=
1.40
1.40
V，内阻为r=
0.40
0.40
Ω．
在测定一节干电池的电动势和内阻的实验中，现有下列器材：待测干电池一节，电流表G（满偏电流为2.5mA，内阻为199Ω），定值电阻R1=1.0Ω，定值电阻R2=99.5Ω，电阻箱R（0～99.9Ω），开关，导线若干．
（1）请在答题卡所给方框内，画出合理的实验电路图，其中定值电阻应选用______（选填“R1”或“R2”）．
（2）某同学用上述合理的实验电路测出了多组电阻箱的电阻值R和电流表G的示数Ig，并根据所测数据描点作出了如图所示的图线．由图线求得被测电池的电动势E=______V，内阻为r=______Ω．
