题目内容

一个小灯泡的额定电压为6.3V，额定电流约为0.3A，用以下所给的实验器材描绘出小灯泡的伏安特性曲线，实验电路图所示。
电源E1：电动势为8.0V，内阻不计
电源E2：电动势为12.0V，内阻不计
电压表V：量程为0-10V，内阻约为10kΩ
电流表A1：量程为0-3A，内阻约为0.1Ω
电流表A2：量程为0-300mA，内阻约为1Ω
 滑动变阻器R：最大阻值10Ω，额定电流1.0A
开关S，导线若干。
（1）依照实验电路图将图中的实物图连接成实验电路。
（2）实验中电源应该选用        ；电流表应该选用          。
（3）实验测出的数据如下表所示，依照这些数据在图示的坐标纸中描绘出该小灯泡的伏安特性曲线。

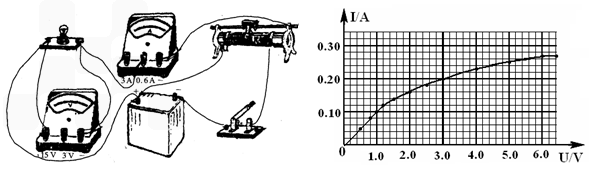

（1）实物连线如图所示
（2）E1、A2
（3）I-U曲线如图所示
