Question

某实验小组在研究水果电池的特性时，采用了如图所示实验电路图，其中R为阻值范围0-99999.9Ω的电阻箱，将电键闭合，水果就会发电，实验的部分数据记录在表．

电阻箱R（Ω）	500	1000	1500	2000	2500
电流表示数I（μA）	182	167	153	143	133

（1）根据表中数据，在坐标图中画出该实验的I关系图象；
（2）根据图象确定该水果电池的内阻为______Ω；
（3）图线斜率的物理意义为______．

Answer 1

【答案】分析：根据闭合电路欧姆定律E=I（R+r）变形，得到R与的关系式，由数学知识分析R-图象的斜率和截距的意义，即可求出电源的电动势和内阻．

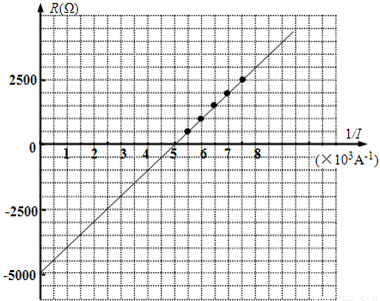

解答：解：（1）如图
（2）根据闭合电路欧姆定律E=I（R+r）变形，得到R与的关系式，R=E?-r
根据数学知识得知，R-图象的斜率等于电源的电动势E，纵轴截距的绝对值等于电源的内阻r．
所以根据图象确定该水果电池的内阻为5000Ω；
（3）R-图象的斜率等于电源的电动势E，即水果电池的电动势．
故答案为：（1）如图
（2）5000Ω（4800Ω-5200Ω之内都可）
（3）水果电池的电动势
点评：本实验数据处理方法是转换法，将非线性关系转换成线性关系，便于研究，简单直观
