题目内容
当小灯泡发光时其灯丝的电阻会随着发光亮度的变化而变化．某同学为研究这一现象，按照自己设计的实验电路图测量小灯泡的电流I和电压U，得到如下表所示的数据．
I（A） | 0．12 | 0．22 | 0．29 | 0．34 | 0．38 | 0．42 | 0．45 | 0．47 | 0．49 | 0．50 |
U（V） | 0．20 | 0．40 | 0．60 | 0．80 | 1．00 | 1．20 | 1．40 | 1．60 | 1．80 | 2．00 |
（1）请你根据上表数据的特点，在虚线框中画出实验电路图．可用的器材有：电压表、电流表、滑动变阻器（0～10 Ω）、电源、小灯泡、开关和导线若干．
（2）在图所示坐标纸上画出小灯泡的U?Ⅰ曲线，并定性分析灯丝的电阻与灯泡发光亮度的变化关系：____________

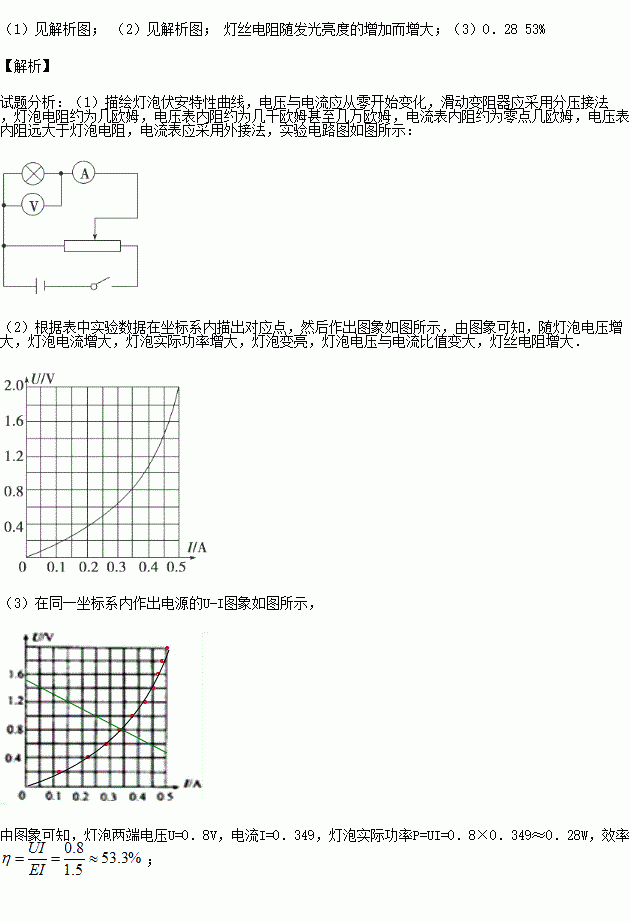

（3）如果将上面实验中使用的小灯泡接在电动势为1．5 V、内阻为2．0 Ω的电源两端，利用上面的U?Ⅰ曲线可求出小灯泡的实际功率是______________W，电源效率为________．（结果保留2位有效数字）
