Question

①如图所示，将打点计时器固定在铁架台上，使重物带动纸带从静止开始自由下落，利用此装置可以测定重力加速度。所需器材有打点计时器（带导线）、纸带、复写纸、带铁夹的铁架台和带夹子的重物，此外还需             （填字母代号）中的器材。

A.直流电源、天平及砝码     B.直流电源、毫米刻度尺

C.交流电源、天平及砝码     D.交流电源、毫米刻度尺

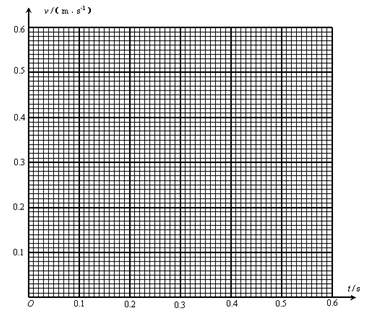

② 通过作图象的方法可以剔除偶然误差较大的数据，提高实验的准确程度。为使图线的斜率等于重力加速度，除作v-t图象外，还可作             图象，其纵轴表示的是          ，横轴表示的是              。



Answer 1

【答案】

①D   ②，速度平方的二分之一，重物下落的高度。

【解析】

试题分析：①打点计时器由交流电源，本实验不用重物的质量，不需要天平及砝码，分析纸带需要测量长度，需要毫米刻度尺。

故选D

②根据机械能守恒有可得，从纸格卜诜取名个点．测量从第一点到其余各点的下落高度h，并计算各点速度的平方，然后以为纵轴，以h为横轴，根据实验数据绘出图线．若在误差允许的范围内图像是一条过原点的直线，斜率为g。

考点：测定重力加速度

点评：中等难度。本实验由于存在阻力，所以实验结果偏小。
