题目内容

将打点计时器固定在铁架台上，使重物带动纸带从静止开始自由下落，利用此装置可以测定重力加速度。

通过作图象的方法可以剔除偶然误差较大的数据，提高实验的准确程度。如果作图像，横轴h表示               ，图像斜率表示                。



【答案】

横轴h表示重物自由下落的高度（2分），图像斜率表示重力加速度

【解析】略



练习册系列答案
相关题目
如图所示，将打点计时器固定在铁架台上，使重物带动纸带从静止开始自由下落，利用此装置可以测定重力和速度．
①所需器材有打点计时器（带导线）、纸带、复写纸、带铁夹的铁架台和带夹子的重物，此外还需
D
D
（填字母代号）中的器材．
A．直流电源、天平及砝码                 B．直流电源、毫米刻度尺
C．交流电源、天平及砝码                 D．交流电源、毫米刻度尺
②通过作图象的方法可以剔除偶然误差较大的数据，提高实验的准确程度．为使图线的斜率等于重力加速度，除作v-t图象外，还可作
v2
2
-h
v2
2
-h
图象，其纵轴表示的是
速度平方的二分之一
速度平方的二分之一
，横轴表示的是
重物下落的高度
重物下落的高度
．

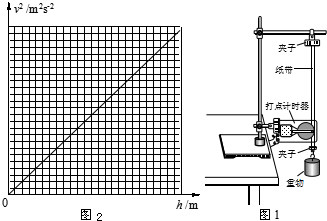

如图1所示，将打点计时器固定在铁架台上，使重物带动纸带从静止开始自由下落，利用此装置不仅可以验证机械能守恒定律，还可以测定重力加速度．

（1）实验所需器材有打点计时器（带导线）、纸带、复写纸、带铁夹的铁架台和带夹子的重物，此外还需
D
D
（填字母代号）中的器材；
A．低压直流电源、天平及砝码       B．低压直流电源、毫米刻度尺
C．低压交流电源、天平及砝码       D．低压交流电源、毫米刻度尺
（2）某同学根据实验中得到的纸带，测得各点到起始点的距离h并计算出打点计时器打出各点时重物下落的速度大小v，根据这些实验数据在直角坐标系中画出了如图2所示的重物下落速度平方v2与下落高度h的关系图线，若图线的斜率为k，则实验中所测得的重力加速度为
v2
2h
（或
1
2
k）
v2
2h
（或
1
2
k）
．
如图1所示，将打点计时器固定在铁架台上，使重物带动纸带从静止  开始自由下落，利用此装置可以测定重力加速度．
（1）所需器材有：电火花打点计时器、纸带、墨粉纸盘、带铁夹的铁架台和带夹子的重物，此外还需
CD
CD
（填字母代号）中的器材．
A．直流电源   B．天平及砝码   C．交流电源       D．毫米刻度尺
（2）下列实验操作步骤正确的是
B
B

A．实验所用的重物可用实心泡沫球
B．应调整打点计时器，使其两限位孔连线在竖直方向
C．实验时应先使重物靠近打点计时器再释放，释放后再接通电源
（3）实验中得到的一条纸带如图2所示，从比较清晰的点起，每2个打印点取一个点作为计数点，分别标明0，1，2，3，4．测得x1=30.0mm，x2=45.4mm，x3=60.8mm，x4=76.2mm，则物体在打下点2时的速度大小为
0.9425
0.9425
m/s．物体的加速度大小为
9.625
9.625
m/s2．该实验中测得的重力加速度偏小，其主要原因是
实验中存在摩擦阻力
实验中存在摩擦阻力
．
（Ⅰ）学校科技活动小组的同学们准备自己动手粗略测定铁块与长木板之间的动摩擦因数，已有的器材：长木板、小铁块、米尺和刻度尺．他们同时从实验室借来一个电火花打点计时器，设计了如下实验：
a．用米尺测量长木板总长度l，将打点计时器固定在长木板上．然后将长木板靠在竖直墙壁固定（如图1），并测量长木板顶端B相对于水平地面的高度h和长木板底端A与墙角C之间的距离s；
b．将小铁块连上纸带，接通打点计时器后释放，得到的纸带如下图，A、B、C、D、E是纸带上连续的5个点．
现用刻度尺直接测出AC、CE的距离分别为：x1、x2；已知交流电的频率为f，重力加速度为g．由此可求得铁块的加速度a=

；根据牛顿第二定律，可求得动摩擦因数μ=

（用f、g和测得物理量的字母表示）．
（Ⅱ）某同学用下图的装置做“验证动量守恒定律”的实验，操作步骤如下：
（1）先将斜槽轨道的末端调整水平，在一块平木板表面先后钉上白纸和复写纸，并将该木板竖立于靠近槽口处，使小球a从斜槽轨道上某固定点处由静止开始滚下，撞到木板在记录纸上留下压痕O．
（2）将木板向右平移适当距离，再使小球a从原固定点由静止释放，撞到木板在记录纸上留下压痕B．
（3）把半径相同的小球b静止放在斜槽轨道水平段的右边缘，让小球a仍从原固定点由静止开始滚下，与b球相碰后，两球撞在木板上，并在记录纸上留下压痕A和C．
①本实验必须测量的物理量是

．（填序号字母，要求验证方法简洁可行）
A．小球a、b的质量ma、mb
B．小球a、b的半径r
C．斜槽轨道末端到木板的水平距离 x
D．球a的固定释放点到斜槽轨道末端的高度差h
E．记录纸上O点到A、B、C的距离y1、y2、y3
②放上被碰小球，两球相碰后，小球a在图中的压痕点为


③若两球碰撞动量守恒，则应满足的表达式为

（用①中测量的量表示）
④若两球发生的是弹性碰撞，则还应满足的表达式为：

．精英家教网
某同学设计的“验证机械能守恒定律”实验，操作步骤有：①将打点计时器固定在铁 架台上；②松开纸带，重物自由下落；③更换纸带，重复实验几次；④接通电源，打点计时器开始工作；⑤将连接重物的纸带穿过打点计时器．实验操作顺序正确的是（　　）
A、①②③④⑤B、⑤④①③②C、①⑤④②③D、④⑤①②③
