题目内容
（2013?兰州模拟）如图所示电路中，A1和A2为理想电流表，示数分别为I1和I2，R1：R2：R3=1：2：3．当a、b两点间加以恒定的电压U后，下列结论正确的是（ ）分析：根据并联电路的特点和欧姆定律表示出图1中两电流表的示数之比，即可求出电流值比，根据串联电路的特点表示出电压是数值比即可求出．
解答：解：电源接在A、C两点时，电路图如图1所示：
并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，
图中，
=
=
，故A错误，B正确；

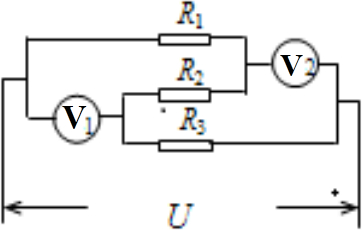

将A1、A2换成理想电压表，如右图2所示
成为串联电路，UR1：UR2：UR3=1：2：3，
=
=
，
故C正确，D错误；
故选：BC
并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，
图中，
| I1 |
| I2 |
| ||||
|
| 5 |
| 9 |
将A1、A2换成理想电压表，如右图2所示
成为串联电路，UR1：UR2：UR3=1：2：3，| U1 |
| U2 |
| UR1+UR2 |
| UR2+UR3 |
| 3 |
| 5 |
故C正确，D错误；
故选：BC
点评：本题考查了串、并联电路的特点和欧姆定律的应用，画出两种情况的等效电路图和电路连接方式、电流表、电压表所测电路元件的判断是关键．
