Question

 (2013年浙江五校联考) “探究加速度与物体质量、物体受力的关系”的实验装置如图（甲）所示。

（1）在平衡小车与桌面之间摩擦力的过程中，打出了一条纸带。从比较清晰的点起，每5个点取一个计数点，用刻度尺测量计数点间的距离如图（乙）所示。已知打点计时器所用电源的频率为50Hz。求：

①从图中所给的刻度尺上读出A、B两点间的距离s₁ =        cm；

②该小车的加速度a =        m/s²。

（2）平衡摩擦力后，将5个相同的砝码都放在小车上。挂上砝码盘，然后每次从小车上取一个砝码添加到砝码盘中，测量小车的加速度。小车的加速度a与砝码盘中砝码总重力F的实验数据如下表：

砝码盘中砝码总重力F（N）	0.196	0.392	0.588	0.784	0.980
加速度a（m·s-2）	0.69	1.18	1.66	2.18	2.70

  ①请根据该组实验数据在答卷的坐标纸作出a—F的关系图象；

②根据提供的实验数据作出的a—F图线不通过原点的主要原因是       ▲       。

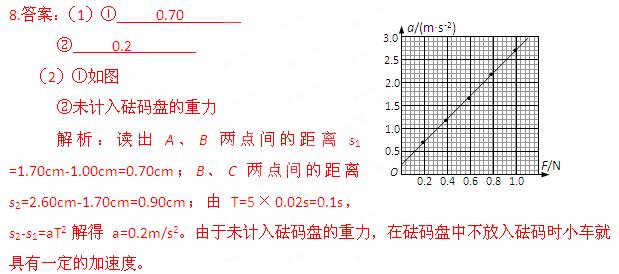

Answer 1
