题目内容

如图5甲所示，光滑导轨水平放置在与水平方向夹角为60°的斜向下的匀强磁场中，匀强磁场的磁感应强度B随时间t的变化规律如图5乙所示(规定斜向下为正方向)，导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力F作用下始终处于静止状态．规定a→b的方向为电流的正方向，水平向右的方向为外力F的正方向，则在0～t1时间内，图6中能正确反映流过导体棒ab的电流i和导体棒ab所受水平外力F随时间t变化的图象是                         (　　)



【答案】

D

【解析】由楞次定律可判定回路中的电流方向始终为b→a，由法拉第电磁感应定律可判定回路中电流大小恒定，故A、B错；由F安＝BIL可得F安随B的变化而变化，在0～t0时间内，F安方向向右，故外力F与F安等值反向，方向向左为负值；在t0～t1时间内，F安方向改变，故外力F方向也改变为正值，故C错误，D正确．二、多项选择题(本题共4小题，每小题7分，共28分．每小题有多个选项符合题意，全部选对的得7分，选对但不全的得3分，错选或不答的得0分)



练习册系列答案
相关题目

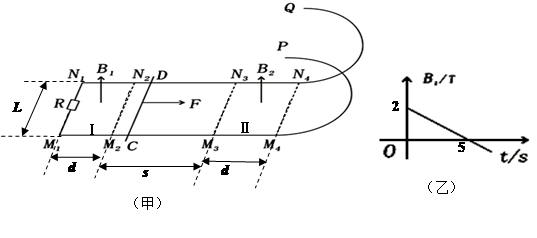

如图（甲）所示，M1M4、N1N4为平行放置的水平金属轨道，M4P、N4Q为相同半径，平行放置的竖直半圆形金属轨道，M4、N4为切点，P、Q为半圆轨道的最高点，轨道间距L=1.0m，圆轨道半径r=0.32m，整个装置左端接有阻值R=0.5Ω的定值电阻．M1M2N2N1、M3M4N4N3为等大的长方形区域Ⅰ、Ⅱ，两区域宽度 d=0.5m，两区域之间的距离s=1.0m；区域Ⅰ内分布着均匀的变化的磁场B1，变化规律如图（乙）所示，规定竖直向上为B1的正方向；区域Ⅱ内分布着匀强磁 场B2，方向竖直向上．两磁场间的轨道与导体棒CD间的动摩擦因数为μ=0.2，M3N3右侧的直轨道及半圆形轨道均光滑．质量m=0.1kg，电阻R0=0.5Ω的导体棒CD在垂直于棒的水平恒力F拉动下，从M2N2处由静止开始运动，到达M3N3处撤去恒力F，CD棒匀速地穿过匀强磁场区，恰好通过半圆形轨道的最高点PQ处．若轨道电阻、空气阻力不计，运动过程导棒与轨道接触良好且始终与轨道垂直，g取10m/s2 求：

（1）水平恒力F的大小；
（2）CD棒在直轨道上运动过程中电阻R上产生的热量Q．
（2013?深圳二模）如图甲所示，电阻不计的光滑平行金属导轨相距L=0.5m，上端连接R=0.5Ω的电阻，下端连着电阻不计的金属卡环，导轨与水平面的夹角θ=300，导轨间虚线区域存在方向垂直导轨平面向上的磁场，其上、下边界之间的距离s=1Om，磁感应强 度B-t图如图乙所示．长为L且质量为m=0.5kg的金属棒ab的电阻不计，垂直导 轨放置于距离磁场上边界d=2.5m处，在t=O时刻由静止释放，棒与导轨始终接触良 好，滑至导轨底端被环卡住不动．g取10m/s2，求：

（1）棒运动到磁场上边界的时间；
（2）棒进人磁场时受到的安培力；
（3）在0-5s时间内电路中产生的焦耳热．
如图（甲）所示，M1M2、N1N2为平行放置的水平金属轨道，M4P、N4Q为相同半径，平行放置的竖直半圆形金属轨道，M4，N4为切点，P、Q为半圆轨道的最高点，轨道间距L=1.0m，圆轨道半径r=3.2m，整个装置左端接有阻值R=5Ω的定值电阻．M1M2N2N1、M3M4N4N3为等大的长方形区域Ⅰ、Ⅱ，两区域宽度d=5m，两区域之间的距离s=10m；区域Ⅰ内分布着均匀的变化的磁场B1，变化规律如图（乙）所示，规定竖直向上为B1的正方向；区域Ⅱ内分布着匀强磁场B2，方向竖直向上．两磁场间的轨道与导体棒CD间的动摩擦因数为μ=0.32，M3N3右侧的直轨道及半圆形轨道均光滑．质量m=10kg，电阻R0=5Ω的导体棒CD在垂直于棒的水平恒力F拉动下，从M2N2处由静止开始运动，到达M3N3处撤去恒力F，CD棒可匀速地穿过匀强磁场区，并能通过半圆形轨道的最高点PQ处，最后下落在轨道上的位置离M4N4的距离x=12.8m．若轨道电阻、空气阻力不计，运动过程导棒与轨道接触良好且始终与轨道垂直，g取10m/s2 求：
精英家教网
（1）水平恒力F的大小；
（2）CD棒在直轨道上运动过程中电阻R上产生的热量Q；
（3）磁感应强度B2的大小．

（18分）如图（甲）所示，M1M4、N1N4为平行放置的水平金属轨道，M4P、N4Q为相同半径，平行放置的竖直半圆形金属轨道，M4、N4为切点，P、Q为半圆轨道的最高点，轨道间距L=1.0m，圆轨道半径r=0.32m，整个装置左端接有阻值R=0.5Ω的定值电阻。M1M2N2N1、M3M4N4N3为等大的长方形区域Ⅰ、Ⅱ，两区域宽度 d=0.5m，两区域之间的距离s=1.0m；区域Ⅰ内分布着均匀的变化的磁场B1，变化规律如图（乙）所示，规定竖直向上为B1的正方向；区域Ⅱ内分布着匀强磁 场B2，方向竖直向上。两磁场间的轨道与导体棒CD间的动摩擦因数为μ=0.2，M3N3右侧的直轨道及半圆形轨道均光滑。质量m=0.1kg，电阻R0=0.5Ω的导体棒CD在垂直于棒的水平恒力F拉动下，从M2N2处由静止开始运动，到达M3N3处撤去恒力F，CD棒匀速地穿过匀强磁场区，恰好通过半圆形轨道的最高点PQ处。若轨道电阻、空气阻力不计，运动过程导棒与轨道接触良好且始终与轨道垂直，g取10m/s2求：

（1）水平恒力F的大小；
（2）CD棒在直轨道上运动过程中电阻R上产生的热量Q；
（3）磁感应强度B2的大小。

【2012?浙江台州市高期末质量评估】如图（甲）
所示，M1M4、N1N4为平行放置的水平金属轨道，M4P、N4Q为相同半径，平行放置的竖直半圆形金属轨道，M4、N4为切点，P、Q为半圆轨道的最高点，轨道间距L=1.0m，圆轨道半径r=0.32m，整个装置左端接有阻值R=0.5Ω的定值电阻。M1M2N2N1、M3M4N4N3为等大的长方形区域Ⅰ、Ⅱ，两区域宽度 d=0.5m，两区域之间的距离s=1.0m；区域Ⅰ内分布着均匀的变化的磁场B1，变化规律如图（乙）所示，规定竖直向上为B1的正方向；区域Ⅱ内分布着匀强磁 场B2，方向竖直向上。两磁场间的轨道与导体棒CD间的动摩擦因数为μ=0.2，M3N3右侧的直轨道及半圆形轨道均光滑。质量m=0.1kg，电阻R0=0.5Ω的导体棒CD在垂直于棒的水平恒力F拉动下，从M2N2处由静止开始运动，到达M3N3处撤去恒力F，CD棒匀速地穿过匀强磁场区，恰好通过半圆形轨道的最高点PQ处。若轨道电阻、空气阻力不计，运动过程导棒与轨道接触良好且始终与轨道垂直，g取10m/s2求：

（1）水平恒力F的大小；
（2）CD棒在直轨道上运动过程中电阻R上产生的热量Q；
（3）磁感应强度B2的大小。
