题目内容
欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻,要求测量结果尽量准确,现备有以下器材:
A电池组（3 V,内阻1Ω） B电流表（0～3 A,内阻0.0125Ω）
C电流表（0～0.6 A,内阻0.125Ω） D电压表（0～3 V,内阻3 kΩ）
E电压表（0～15 V,内阻15 kΩ） F滑动变阻器（0～20Ω,额定电流1 A）
G滑动变阻器（0～2 000Ω,额定电流0.3 A） H开关、导线
（1）上述器材中应选用的是 ；（填写各器材的字母代号）（3分）
（2）为使通过待测金属导线的电流能在0～0.5 A范围内改变,请按要求画出测量待测金属导线的电阻Rx的原理电路图，然后根据你设计的原理电路将下图中给定的器材连成实验电路。（5分）
（1）A、C、D、F、H （2）见右图

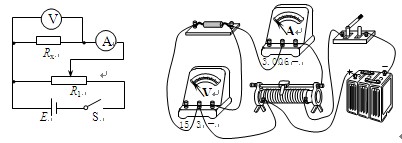

解析试题分析：（1）电路必须有电源，故选A，因为测定电阻时的电流一般都 不要太大，控制在0.6A左右，因为避免电流大产生的热量影响电阻的大小，所以选用电流表C，电压表选用D，滑动变阻器为了操作方便，一般选用与被测电阻阻值大小相差不大的，故选用F，电路需要用到导线，开关，所以选用H，（2）电路采用滑动变阻器的分压接法，避免电流表的分压，所以采用电流表的外接法，电路图如下图所示
考点：本题考查了用伏安法测电阻的实验
点评：此类题的难点在于选用仪器，在测量电阻时，由于电阻容易受到温度的影响，所以一般情况下不采用电流较大的电路，可以将电流控制在0.6A，
