题目内容

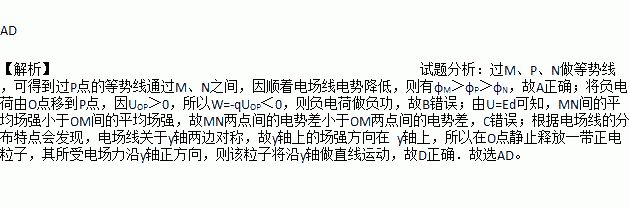

如图所示，一电场的电场线分布关于y轴（沿竖直方向）对称，O、M、N是y轴上的三个点，且OM=MN．P点在y轴右侧，MP⊥ON．则（ ）

A. M点的电势比P点高

B. 将负电荷由O点移动到P点，电场力做正功

C. M、N两点间的电势差大于O、M两点间的电势差

D. 在O点静止释放一带正电粒子，该粒子将沿y正方向轴做直线运动

练习册系列答案
相关题目

如图所示，两个定值电阻R1、R2串联后接在电压U稳定于16V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为10V。如果他把电压表改接在R2两端，则电压表的示数将

A．小于6V B．等于6V

C．大于6V小于10V D．等于或大于10V

如图，A为粒子源，在A和极板B间的加速电压为，在两水平放置的平行带电板C、D间的电压为，现设有质量为m，电荷量为q的质子初速度为零，从A被加速电压加速后水平进入竖直方向的匀强电场，平行带电板的长度为L，两极板的距离为d，不计带电粒子的重力，求

（1）带电粒子在射出B板时的速度；

（2）带电粒子在CD极板间运动的时间；

（3）带电粒子飞出CD电场时在竖直方向上发生的位移y。

如图，虚线a、b、c表示电场中的三个等势面与纸面的交线，且相邻等势面之间的电势差相等，实线为一带正电荷粒子仅在电场力作用下通过该区域时的运动轨迹，M、N是这条轨迹上的两点，则下列说法中正确的是

A. 三个等势面中，a的电势最高

B. 对于M、N两点，带电粒子通过M点时电势能较大

C. 对于M、N两点，带电粒子通过M时动能较大

D. 带电粒子由M运动到N时，加速度增大

如图所示，在水平向右的匀强电场中固定一光滑斜面，电场强度为E，斜面倾角为α，一个带电量为-q，质量为m的小物体从高为好的A点由静止释放，

求：（1）铁块到达底端B的时间？

（2）物块到达B点的速度为多大？

如图所示，大小可以不计的带同种电荷的小球A和B相互排斥，静止时两球位于同一水平面上，绝缘细线与竖直方向的夹角分别为α和β，且α＜β，由此可知（ ）

A．B球带的电荷量较多

B．B球的质量较大

C．B球受到的拉力较大

D．两球接触后，再处于静止状态时，悬线的偏角α′、β′，则仍有α′＜β′

为使带负电的点电荷q在一匀强电场中沿直线匀速地由A运动到B，必须对该电荷施加一个恒力F，如图所示；若已知AB=0．5m，恒力F与AB的夹角α=37°，q=-3×10-7C，F=1．5×10-4N，A点电势ϕA=60V（不计重力，sin 37°=0．6 cos37°=0．8），求出电场强度的大小和B点的电势。

如图所示，某同学在地面上拉着一个质量为m="20" kg的箱子以v=5m/s作匀速直线运动，箱子与地面间的动摩擦因数为μ=0．5，拉力F与水平面夹角为θ=53°，（sin53°=0．8 cos53°=0．6 g="10" m/s2）求：

（1）绳子的拉力F；

（2）撤掉拉力1．5s内箱子通过的距离。

小楠同学利用打点计时器所记录的纸带来研究做匀变速直线运动小车的运动情况，实验中得到一条纸带，如图所示，其中两相邻计数点间有四个点未画出。已知打点计时器所用电源的频率为50Hz，则：

（1）C点相对应刻度尺的读数为 cm；

（2）打E点时小车运动的速度vE= m/s（保留2位有效数字）；

（3）小车运动的加速度a= m/s2（保留2位有效数字）。
