Question

我们可以通过以下实验，来探究产生感应电流的条件。

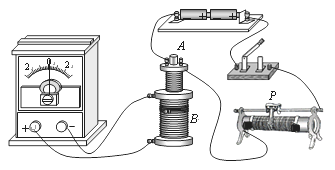

（1）给岀的实物图中，请用笔画线代替导线补全实验电路

（2）接好电路，合上开关瞬间，电流表指针      （填“偏转”或“不偏转”）；
（3）电路稳定后，电流表指针          （填“偏转”或“不偏转”）；迅速移动滑动变阻器的滑片，电流表指针         （填“偏转”或“不偏转”）；
（4）根据以上实验可得：产生感应电流的条件                    。

Answer 1

（1）如图所示

（2）偏转（3）不偏转   偏转（4）闭合回路磁通量发生变化

解析试题分析：（1）通过对电路分析可知：线圈B是用来检测感应电流的，故电流计要和B构成闭合回路；滑线变阻器的作用是用来改变A线圈电流大小，故要采取分流接法，综上所述，连线如图。
（2）接好电路，合上开关瞬间，由于A线圈电流的变化，导致穿过B线圈磁通量的变化，从而使线圈B产生感应电流，电流表指针偏转。
（3）电路稳定后，虽然B线圈有磁场，但磁通量没有变化，不能产生感应电流，所以电流计不偏转。
（4）根据（2）（3）可得：产生感应电流的条件：闭合回路磁通量发生变化
考点：法拉第电磁感应定律，
