如图甲所示电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动的过程中，四个理想电表的示数都发生变化，图乙中三条图线分别表示了三个电压表示数随电流表示数变化的情况，以下说法正确的是（）

①图线a表示的是电压表的示数随电流表示数变化的情况
②图线c表示的是电压表的示数随电流表示数变化的情况
③此过程中电压表示数的变化量△U₁和电流表示数变化量△I的比值变大
④此过程中电压表示数的变化量△U₃和电流表示数变化量△I的比值不变

A．①②③

B．②③④

C．①②④

D．①③④

C

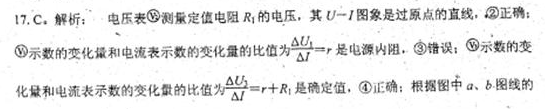

解析
