题目内容

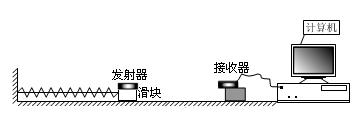

某实验小组利用数字实验系统探究弹簧振子的运动规律，装置如图所示，水平光滑导轨上的滑块与轻弹簧组成弹簧振子，滑块上固定有传感器的发射器．把弹簧拉长5 cm后由静止释放，滑块开始振动．他们分析位移—时间图象后发现，滑块的运动是简谐运动，滑块从最右端运动到最左端所用时间为1s，则弹簧振子的振动频率为f=
Hz；以释放的瞬时为初始时刻、向右为正方向，则滑块运动的表达式为x= cm．
0.5（3分） 5cosπt（3分）
解析
