题目内容
如图所示，是用某种玻璃制成的横截面为圆形的圆柱体光学器件，它的折射率为
，横截面半径为R，现用一束细光线与圆柱体的轴线成
的入射角射入圆柱体，不考虑光线在圆柱体内的反射，真空中光速为
。

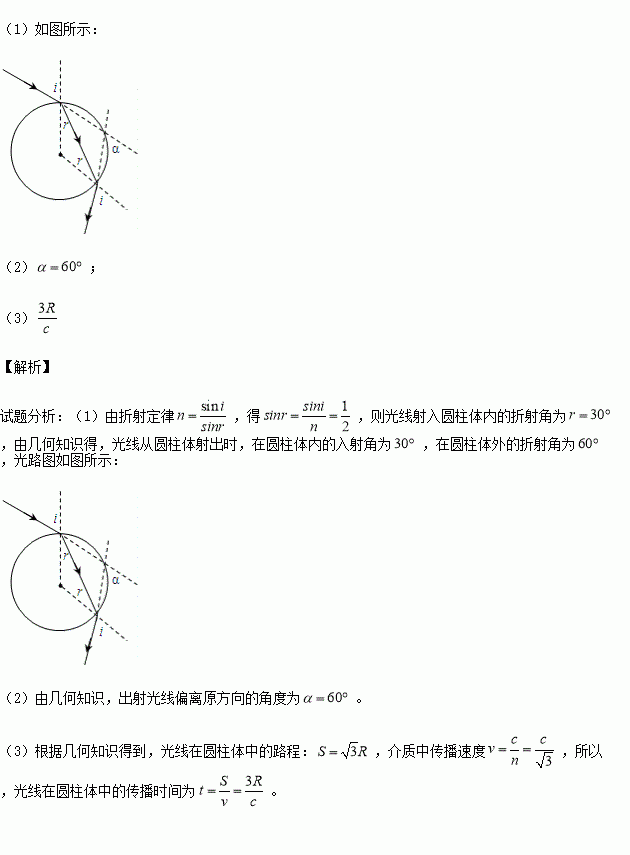

（1）作出光线穿过圆柱体并射出的光路图；
（2）求出该光线从圆柱体中射出时，出射光线偏离原方向的角度；；
（3）计算光线在圆柱体中的传播时间.
练习册系列答案
发散思维新课堂系列答案
相关题目
和
，线速度大小分别为
和
，则
，
B．
，
，
D．
，
某物理实验小组用下列器材进行实验描绘一种特殊元件的伏安特性曲线，所测数据记录在表格中。
序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
U/V | 0 | 0.4 | 0.8 | 1.2 | 1.6 | 2.0 | 2.4 | 2.6 | 2.8 | 3.0 |
I/mA | 0 | 0.9 | 2.2 | 4.2 | 6.7 | 11.9 | 19.0 | 23.8 | 30.0 | 37.1 |
器材有：
A.待测元件Rx
B．电流表A（0～50 mA，内阻约为200 Ω）
C．电压表V1（0～3 V，内阻约为10 kΩ）
D．电压表V2（0～6 V，内阻约为15 kΩ）
E．滑动变阻器R1（0～20 Ω，2 A）
F．滑动变阻器R2（0～200 Ω，0.2 A）
G．学生电源（直流4 V）
H．开关及导线
（1）为了调节方便，并使测量尽可能准确，实验中电压表应选________，滑动变阻器应选________。（填器材符号）
（2）在虚线框内画出实验电路图。
（3）在坐标纸上用描点法画出元件的伏安特性曲线。
（4）若该元件的最佳工作电压为2.8 V，现用电动势为4 V，内阻r＝1 Ω的电源为其供电，则要在电路中串联一个阻值为R＝________Ω的电阻，才能使其处于最佳工作状态。（保留两位有效数字）
。
。
站在电梯里的木块上，当电梯以加速度
加速下降时，人对木块的压力是多大？
