Question

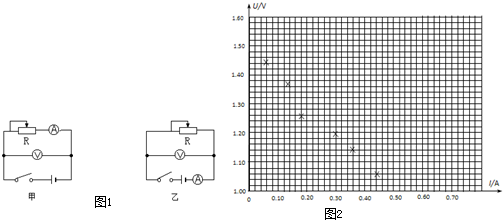

（1）测量普通干电池电源电动势和内电阻应该选用__________（填“图甲”或“图乙”）所示的电路图．

（2）实验中某同学根据自己测得的实验数据在坐标纸上描了几个点，请你根据他描的点画出U—I图线，并根据图线求出电池的电动势E=__________V（保留2位有效数字），电池的内电阻r =__________Ω（保留2位有效数字）．





Answer 1

【答案】

(1)图甲    (2)1.5    0.89~0.96

【解析】

试题分析：（1）本实验中电压表应测量路端电压，电流表应测量通过电源的电流，由于电压表和电流表都有一定的内阻，两种电路都存在系统误差．甲电路中，电流表读出的不是通过电源的电流，比电源的电流小，其读数等于电源的电流与通过电压表电流之差，误差来源于电压表的分流，而乙电路中，电压表测量的电压不等于路端电压，是由于电流表的分压．由于电源的内阻较小，电流表的内阻也较小，若采用乙电路，电流表分压较大，测得的内阻误差较大．而甲电路中，电源内阻较小时，电压表分流较小，测量误差较小．故可采用甲电路进行实验．

（2）依据描点作图时，注意应使所作直线穿过尽可能多的数据点，不在直线上的点尽量均匀分布在直线的两侧，误差较大的点直接舍去。

由U=E-Ir可得图象与纵坐标的交点为电源的电动势，图象的斜率表示电源的内阻，由图象可得电动势E=1.5V，r= 0.89~0.96Ω．

考点：对测定电源的电动势和内阻实验的考查
