Question

在黑箱内有一由四个阻值相同的电阻构成的串并联电路，黑箱面板上有三个接线柱1、2、3.用欧姆表测得1、2接线柱之间的电阻为1Ω，2、3接线柱之间的电阻为1.5Ω，1、3接线柱之间的电阻为2.5Ω。

（1）在虚线框中画出黑箱中的电阻连接方式；

（2）如果将1、3接线柱用导线连接起来，1、2接线柱之间的电阻为______Ω。

Answer 1

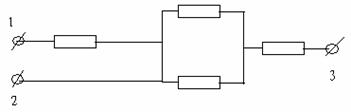

【解题思路】（1） 因为1、2接线柱之间的电阻与2、3接线柱之间的电阻之和等于1、3接线柱之间的电阻，所以2为中间的结点，又因为2、3接线柱之间的电阻与1、2接线柱之间的电阻的差等于1、2接线柱之间的电阻的一半，故2、3之间有两个电阻并联，后再与第三个电阻串联，每个电阻均为1Ω,连接方式如图所示

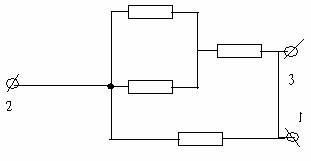

（2）将1、3用导线相连后，等效电路如图所示：

1、2之间的等效电阻

【参考答案】（1）

（2）
