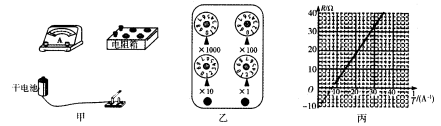

用电阻箱.电流表.开关和导线测一节干电池的电动势和内阻.(1)将图甲的实物连接成可完成实验的电路.(2)完成以下步骤的相关内容:①调节电阻箱.示数如图乙所示.读得的电阻值R1= Ω,②合上开关.从电流表上读得的数值为I1,③重复①.②.收集多组R和I的数据--(3)某同学根据他设计的实验以及收集到的数据.作出了如图丙所示的图线.由此可知.干电池的电动题目和参考答案——青夏教育精英家教网—

A．天平、刻度尺、滑动变阻器、电压表、电流表
B．刻度尺、滑动变阻器、螺旋测微器、电压表、电流表
C．刻度尺、滑动变阻器、游标卡尺、电压表、电阻箱
D．刻度尺、滑动变阻器、电压表、毫安表
（2）已知被测的金属丝的电阻R_x比电压表的内阻小的多，测量时要采用如图1所示的电路，试根据电路图将图2所给的电路元器件连接成电路．

（1）某校研究性学习小组的同学用如图甲所示的滴水法测量一小车在斜面上运动时的加速度．实验过程如下：在斜面上铺上白纸，用图钉钉住；把滴水计时器固定在小车的末端；调节滴水计时器的滴水速度，使其每0.2s滴一滴（以滴水计时器内盛满水为准）；在斜面顶端放置一浅盘，把小车放在斜面顶端，把调好的滴水计时器盛满水，使水滴能滴人浅盘内；随即在撤去浅盘的同时放开小车，于是水滴在白纸上留下标志小车运动规律的点迹；小车到达斜面底端时立即将小车移开．
图乙为实验得到的一条纸带，用刻度尺量出相邻点之间的距离是s₀₁=1.40cm，s₁₂=2.15cm，s₂₃=2.91cm，s₃₄=3.65cm，s₄₅=4.41cm，s₅₆=5.15cm．试问：

①滴水计时器的计时原理与课本上介绍的

打点计时器

计时原理类似．
②关于该实验，以下说法正确的是：
A．本实验将木板倾斜的目的是为了平衡小车在运动过程中受到的摩擦力
B．本实验将木板倾斜的目的是为了使小车的重力沿斜面方向的分力大于小车所受的摩擦力，使小车作匀加速直线运动
C．小车的质量越大，小车向下运动的加速度越大
D．本实验还需要用到秒表，才能测出小车的加速度
③由纸带数据计算可得计数点5所代表时刻的瞬时速度v₅=

0.24

m/s，小车的加速度a=

0.19m/s²

（结果保留2位有效数字）；
（2）现有以下器材：电流表A（量程0.6A、内阻r_A=0.5Ω），电阻箱R（量程99.99Ω），待测电阻R_x，直流电源（电动势E和内阻r待测），单刀单掷开关S₁，单刀双掷开关S₂，带铁夹的导线若干．
某探究实验小组设计如图甲所示的实验电路，用来测定待测电阻的阻值R_x、直流电源的电动势E和内阻r．
（1）按图甲所示的电路，将图乙所示的实物连线补画完整

（2）测量电阻R_x的阻值
①将开关S₁闭合、开关S₂接a，读出电流表的示数I₁
②保持开关S₁闭合，将开关S₂接b，调节电阻箱R的阻值，使得电流表的示数也
为I₁，此时电阻箱的阻值R=4.00Ω，则R_x=

4.00或4

Ω
（3）测电源的电动势E和内阻r
将开关S₁闭合、开关S₂接b，调节电阻箱R的阻值，记下电流表的示数I，得到若干组 R、I的数据（见表），请在图丙所示的坐标纸上作出

A^-1

（1）某同学为研究实验小车沿斜面向下运动的规律，把打点计时器纸带的一端固定在小车上，小车拖动纸带运动时得到如图1所示的纸带．在打出的纸带上每取5点为一个计数点，共取了A、B、C、D、E、F六个计数点（每相邻两个计数点间的四个点末画出）．从每一个计数点处将纸带剪开分成五段（分别为a、b、c、d、e段），将其由短到长紧靠但不重叠地粘在xOy坐标系中，把每段纸条上端中心连起来．根据有关信息可求出实验小车的加速度大小为

．
（2）一只量程为1V，内阻R_V约900Ω的电压表是由小量程电流表改装而成的，现在要测量它的内阻并对该表进行校正．实验室提供了以下可供选择的器

材：
A．待测电压表．
B．标准电压表（量程1V）
C．滑动变阻器：最大阻值1000Ω，额定电流0.1A
D．滑动变阻器：最大阻值10Ω，额定电流l A
E．电阻箱：最大阻值999.9Ω，阻值最小改变量0.1Ω
F．电阻箱：最大阻值99.9Ω，阻值最小改变量0.1Ω
G．电池组：电动势约3V，内阻约1Ω，另外有导线和开关若干．
①为了用半偏法测量该电压表的内阻，某同学设汁了两种电路（图2中的甲和乙），要使测量较精确，应选择图中的

电路．在器材的选择上，除了电池组、导线、开关和待测电压表外，还应从提供的器材中选用

（用器材前的序号字母表示）．
②用上述方法测出的电压表内阻的测量值及R_V

（填大于、等于或小于）电压表内阻的真实值．
③在对该电压表进行校正时，该同学已经选择好了器材，如图3所示．若要求对电压表的每一根刻度线都进行校正，请你将这些器材连接成测量电路．

（2008?大同模拟）I．图甲是一位同学在实验室中拍摄的小球做平抛运动的频闪照片的一部分，由于疏忽，照相时没有摆上背景方格板，图中方格是后来用尺子在相片上画的（图中格子的竖直线是实验中重垂线的方向），每小格的边长均为5mm．为了补救这一过失，他用一把米尺、两个三角板对小球的直径进行了测量，如图乙所示（取重力加速度g=10m/s² ）则

m/s．
Ⅱ．已知某电流表的满偏电流为10mA，内阻为8Ω．现要将此电流表与一电阻箱R连接后改装成一个量程为6.0V的电压表，并将组成的电压表与一个电源E、电阻R₀、开S构成回路，用它测量R₀两端的电压．
（1）试在实物图中画出连线完成电路连接；
（2）改装的电压表中电阻箱的取值为

592

Ω．

（8分）某兴趣小组为了测量一待测电阻的阻值，首先用多用电表粗测出它的阻值，然后再用其他方法更精确地测量。实验室里准备了以下器材：

A．多用电表

B．电压表，量程15V，内阻约20

C．电流表，量程0.6A，内阻约1

D．电流表，量程1.2mA，内阻

E．滑动变阻器，最大阻值5

F．滑动变阻器，最大阻值50

G．电阻箱，阻值

另有电源（电动势约）、导线、开关等

（1）①在用多用电表粗测电阻时，该兴趣小组首先选用“”欧姆挡，其阻值如图甲中指针所示，为了减小多用电表的读数误差，多用电表的选择开关应换用欧姆挡；

②按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图乙中指针所示，则阻值大约是；

（2）①在用某种测量方法精确测量该电阻的阻值时，要求待测电阻的电压从零开始可以连续调节，测量时两电表指针偏转均超过其量程的一半。则在上述器材中，除了电源、导线、开关外还应选用的器材是（填器材前面的字母序号）；

②在虚线框内画出用此方法测量该电阻阻值时的实验电路图。
