题目内容
（12分）为了测量一精密金属丝的电阻率：

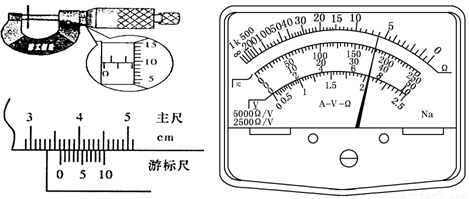

（1）先用多用电表×1Ω挡初测其电阻为 Ω，然后用螺旋测微器测其直径为 mm，游标卡尺测其长度是 mm。
（2）除待测金属丝外，实验室还备有的实验器材如下：
A．电压表V1(量程3V，内阻约为15kΩ)
B．电压表V2(量程l5V，内阻约为75 kΩ)
C．电流表A1(量程3A，内阻约为0.2 Ω)
D．电流表A2(量程600mA，内阻约为1Ω)
E．滑动变阻器R1(0～5Ω，0.6 A)
F．滑动变阻器R2(0～2000Ω，0.1 A)
G．输出电压为3V的直流稳压电源E
H．电阻箱
I．开关S，导线若干

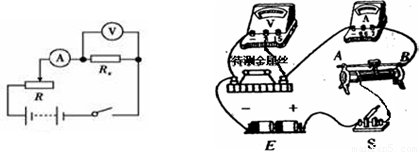

为了减小实验误差，需进一步测其电阻而采用伏安法，则上述器材中应选用的实验器材有(填代号) 。请在方框内设计最合理的的电路图并实物连线。但用该电路电阻的测量值 真实值（选填大于、等于或小于）。如果金属丝直径为D，长度为L,所测电压为U,电流为I,写出计算电阻率 .
【答案】
（1）6；2.095；36.2 （2）A,D,E,G,I; 小于; UπD2/4IL
【解析】
试题分析：（1）螺旋测微器固定刻度读数2mm,可动刻度读数9.6×0.01mm=0.096mm,总的读数2.096mm;游标卡尺主尺读数36mm,游尺读数2×0.1=0.2mm,总读数36.2mm. （2）电源电动势3V，电压表选
，最大电流
，电流表选
，为方便调节，变阻器阻值不能太大，所以变阻器选
,由于金属丝阻值较小，电流表应外接；外接时电流表读数偏大，由
知阻值偏小；由欧姆定律和电阻定律
,得电阻率
.
考点：考查实验测金属丝电阻率
