Question

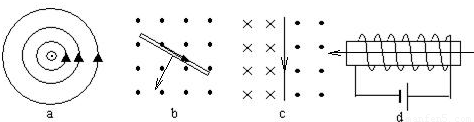

完成下面图中未完成的部分：

Answer 1

【答案】分析：通电导线在匀强磁场中受到的安培力的方向由左手定则来判定．通电导线周围磁场的方向由右手螺旋定则来确定．
解答：解：
a图中根据右手螺旋定则可知，导线电流的方向垂直纸面向外，
b图中根据左手定则可知，安培力的方向如图所示，
c图中根据右手螺旋定则可知，导线电流的方向竖直向下，
d图中根据右手螺旋定则可知，螺线管左边是N极，右边是S极，内部磁场的方向是从右向左，外部磁场的方向是从左向右．
故答案为：如图所示．
点评：考查通电导线周围磁场方向，及掌握左手定则与右手螺旋定则的应用，注意与右手定则的区别．
