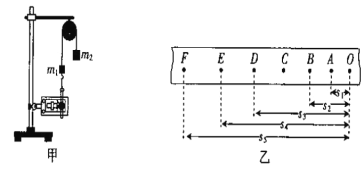

【题目】在做“研究匀变速直线运动”的实验时，某同学得到一条用打点计时器打下的纸带，如图甲所示，并在其上取了A、B、C、D、E、F， 6个计数点(每相邻两个计数点间还有4个点，本图中没有画出)，打点计时器接的是“220V、50Hz”的交流电源。如图甲，他将一把毫米刻度尺放在纸带上，其零刻度和计数点A对齐。

（1）打点计时器在打B、C、D、E各点时物体的瞬时速度如下表： 则v D ＝________m/s (保留两位有效数字)。

（2）根据（1）中得到的数据及表格中所给的数据，以A点对应的时刻为t＝0时刻，试在图乙所给的坐标系中，画出v－t图象____，并从中可得出物体的加速度a＝___m/s 2 。(保留两位有效数字)

v B	v C	v D	v E
0.12m/s	0.16m/s		0.25m/s

Answer 1

【答案】0.21m/s2 0.42m/s2（0.40 m/s2 -0.44 m/s2）

【解析】

（1）[1] 中间时刻的瞬时速度等于平均速度，可得

（2）[2]根据表中的数据描点，画出v－t图象如图所示

[3] 在速度时间图像中斜率大小即为加速度大小

a=0.42m/s2（0.40 m/s2 -0.44 m/s2）
