题目内容
如下图所示，现有两阻值相等的定值电阻R1、R2，一个提供恒定电压的电池组，导线若干，试用以下器材，按设计的两种不同方案，分别接在附图中A、B、C、D的接线柱上，使它们各组成一个完整的电路，并使甲、乙两种电路分别都能同时满足以下三项要求：
（1）在接线柱A、C间接入电源。
（2）当开关S断开时，A表的指针偏至某一位置（小于量程的一半）。
（3）当开关S接通时，A表的示数为S断开时的两倍。

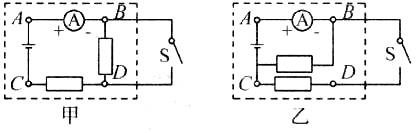

当开关S接通时，A表的示数为S断开时的两倍，说明电路中B、C两点间电阻，S接通时是S断开时的一半，而定值电阻只有两个，所以可能的情况如下图所示。
