如图所示，R₁∶R₂∶R₃＝1∶2∶3，则a、b两端接入电路后，通过三个电流表的电流之比I₁′∶I₂′∶I₃′等于多少？

答案：
解析：

解题方法：电路简化——等效法．

当电路中串并联关系不清晰时，要进行电路简化，简化的依据：①一段导线两端，应视为等势点；②一个电阻或灯泡上无电流通过，则电阻或灯泡两端等电势；③理想电压表及电容器连接的两点视为断路，理想电流表连接的两点视为短路．

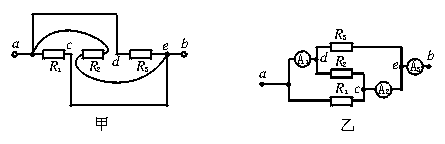

解析：对原电路“简化”前先用短路线代替电流表，此时看到d与a等电势，c与e等电势．由此把原电路图演变为甲图；再把甲图中R₂方位转过180°，可看出R₁、R₂和R₃为并联关系．根据原电路图把连在a、d之间，把连在c、e之间，把连在b、e之间，就获得等效电路图乙．

从等效电路图得

I₁′＝I₂＋I₃，I₂′＝I₁＋I₂，I₃′＝I₁＋I₂＋I₃．

由电流分配规律得

I₁∶I₂∶I₃＝∶∶＝∶∶＝6∶3∶2

所以I₁′∶I₂′∶I₃′＝(I₂＋I₃)∶(I₁＋I₂)∶(I₁＋I₂＋I₃)

＝(3＋2)∶(6＋3)∶(6＋3＋2)

＝5∶9∶11

提示：
