题目内容
待测电阻Rx的阻值约为20
，现要测量其阻值，实验室提供器材如下：
A.电流表A1（量程150mA，内阻约为10）
B.电流表A2（量程20mA，内阻r2＝30）
C.电压表V（量程15V，内阻约为3000）
D.定值电阻R0＝100
E.滑动变阻器R1，最大阻值为5，额定电流为1.0A
F.滑动变阻器R2，最大阻值为50，额定电流为0.5A
G.电源E，电动势E＝4V（内阻不计）
H.电键S及导线若干
（1）为了使电表调节范围较大，测量准确，测量时电表读数不得小于其量程的
，请从所给的器材中选择合适的实验器材
（均用器材前对应的序号字母填写）

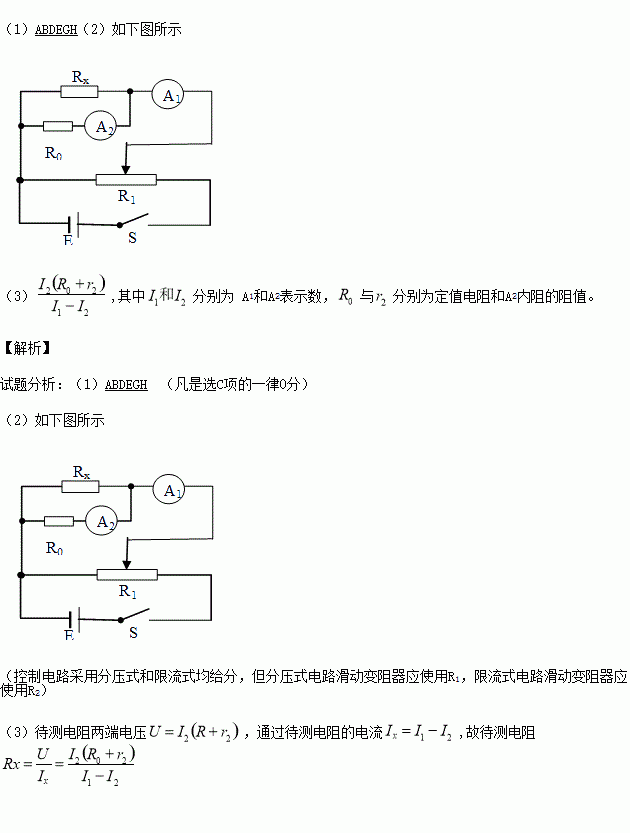

（2）根据你选择的实验器材，请你在虚线框内画出测量Rx的最佳实验电路图并标明元件符号；
（3）待测电阻的表达式为Rx＝ ，式中各符号的物理意义为 。
