题目内容

有一个小灯泡上标有“4V  2W”的字样，现在要用伏安法描绘这个灯泡的U-I图线，有下列器材供选用；

A.电压表（0～5V，内阻10K）    B.电压表（0～10V，内阻20K）

C.电流表（0～0.3A ，内阻1）    D.电流表（0～0.6A，内阻0.4）

E.滑动变阻器（5，10A）         F.滑动变阻器（500，0.2A）

（1）实验中电压表应选用      ，电流表应选用        . （用序号字母表示）

（2）为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用         （用序号字母表示）。

（3）请在方框内画出满足实验要求的电路图，并把图中所示的实验器材用实线连接成相应的实物电路图。

【答案】（1）A  D（2）E   (3)见解析

【解析】（1）因灯泡的额定电压为4V，为保证安全选用的电压表量程应稍大于4V，但不能大太多，量程太大则示数不准确；故只能选用0～5V的电压表，故选A；
由P=UI得，灯泡的额定电流I==0.5A；故电流表应选择0～0.6A的量程，故选D；
(2)由题意要求可知，电压从零开始变化，并要多测几组数据，故只能采用滑动变阻器分压接法，而分压接法中应选总阻值小的滑动变阻器，故选E；
（3）


灯泡内阻R==8Ω；

故说明电压表内阻远大于灯泡内阻，应采用电流表外接法；
而由以上分析知，滑动变阻器应选择分压接法；

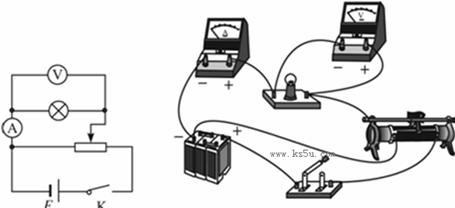

故电路图和实物连接图如图所示．
