题目内容

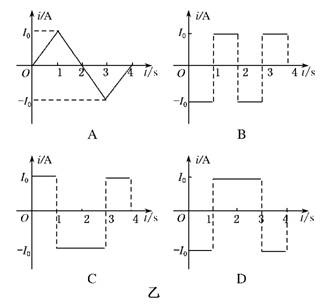

矩形导线框abcd固定匀强磁场中,磁感线的方向与导线框所在平面垂直.规定磁场的正方向垂直纸面向里,磁感应强度B随时间变化的规律如图甲所示,若规定顺时针方向为感应电流i的正方向,下列i-t图乙中正确的是( )
【答案】
D
【解析】由楞次定律可判断出在前4 s内感应电流的方向分别为负方向､正方向､正方向､负方向.由题图可知:在每一秒内,磁感应强度的变化率
的大小相同,导线框中磁通量的变化率
·S的大小相同,形成的感应电流的大小
相同.因此选D.
