题目内容

有一个小灯泡上标有“4 V　2 W”的字样，现在要用伏安法描绘这个灯泡的U－I图线，有下列器材供选用；

A．电压表(0～5 V，内阻10 KΩ)

B．电压表(0～10 V，内阻20 KΩ)

C．电流表(0～0.3 A，内阻1 Ω)

D．电流表(0～0.6 A，内阻0.4 Ω)

E．滑动变阻器(5 Ω，10 A)

F．滑动变阻器(500 Ω，0.2 A)

(1)实验中电压表应选用________，电流表应选用________．为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用________(用序号字母表示)．

(2)请在方框内画出满足实验要求的电路图，并把图中所示的实验器材用实线连接成相应的实物电路图．

答案：
解析：

　　(1)A；D；E

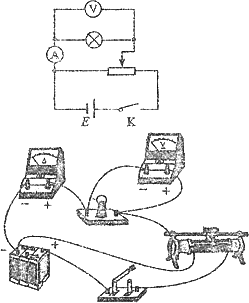

　　(2)

　　评分标准：(1)中每空1分；

　　(2)中电路图3分，实物电路图2分．


练习册系列答案
相关题目
有一个小灯泡上标有“4V 2W”的字样，现要描绘这个灯泡的伏安特性图线．现有下列器材供选用：
A．电压表（0～5V，内阻10kΩ）
B．电压表（0～10V，内阻20kΩ）
C．电流表（0～0.3A，内阻1Ω）
D．电流表（0～0.6A，内阻0.4Ω）
E．滑动变阻器（10Ω，2A）
F．滑动变阻器（1kΩ，1A）
H．学生电源（直流6V），还有电键、导线若干
①实验中所用电压表应选
A
A
，电流表应选用
D
D
，滑动变阻器应选用
E
E
（用序号字母表示）
②为使实验误差尽量减小，要求从零开始多取几组数据，请在方框内画出满足实验要求的电路图．

③某同学通过实验得到的数据画出了该小灯泡的伏安特性曲线（如图所示），若用电动势为3V、内阻为2.5Ω的电源给该小灯泡供电，则该小灯泡的实际功率是
0.8
0.8
W．
有一个小灯泡上标有“3V 0.5A”字样，现要测量该灯泡的伏安特性曲线，有下列器材可供选用：
A．电压表（0-3V，内阻1kΩ）B．电压表（0-15V，内阻5kΩ）
C．电流表（0-0.3A，内阻2Ω）D．电流表（0-0.6A，内阻0.5Ω）
E．滑动变阻器（5Ω，1A）    F．滑动变阻器（1000Ω，0.5A）
G．直流电源（6V，内阻不计）另有开关一个、导线若干．
（1）实验中电压表应选
A
A
，电流表应选
D
D
，滑动变阻器应选
E
E
．（只填器材的字母代号）．
（2）在答卷的图1 方框中画出实验电路图，要求电流、电压能从零开始变化．并在实物图图2中连线．
（3）某同学在一次测量时，电流表、电压表的示数如图3所示．则电压值为
1.80
1.80
 V，电流值为
0.34
0.34
 A．
（4）下面是四位同学在实验操作前根据他们的猜想分别做出的小灯泡的伏安特性曲线草图，其中最接近事实的是
C
C
（填选项字母）
精英家教网有一个小灯泡上标有“4V、2W”的字样，现在要用伏安法描绘这个灯泡的I-U图线．现有下列器材供选用：
A．电压表（0～5V，内阻10kΩ）
B．电压表（0～15V，内阻20kΩ）
C．电流表（0～3A，内阻1Ω）
D．电流表（0～0.6A，内阻0.4Ω）
E．滑动变阻器（10Ω，2A）
F．滑动变阻器（500Ω，1A）
G．学生电源（直流6V）、开关、导线若干
（1）实验时，选用图甲而不选用图乙的电路图来完成实验，请说明理由：

；
（2）实验中所用电压表应选

，电流表应选用

，滑动变阻器应选用

．（填序号示）
（3）把图丙中所示的实验器材用实线连接成实物电路图．
（1）某同学用游标卡尺测量一个工件的长度时，示数如图所示，由图可读出工件的长度值为
0.61
0.61
cm．
（2）有一个小灯泡上标有“3V 0.2A”字样，现要测量其伏安特性曲线，下列器材可供选用：
A、电压表（0-3V，内阻1KΩ）         B、电压表（0-15V，内阻5KΩ）
C、电流表（0-0.3A，内阻2Ω）         D、电流表（0-0.6A，内阻0.5Ω）
E、滑动变阻器（10Ω，1A）             F、滑动变阻器（1000Ω，0.5A）
G、直流电源（6V，内阻不计）          另有开关一个、导线若干．
①实验中电压表应选
A
A
，电流表应选
C
C
，滑动变阻器应选
E
E
．（只填器材的字母代号）．
②在虚线框中画出实验电路图．
③根据你设计的电路图，将图中的实物连接成实验用的电路．
（1）某同学用游标卡尺测量一个工件的长度时，示数如图所示，由图可读出工件的长度值为______cm．
（2）有一个小灯泡上标有“3V 0.2A”字样，现要测量其伏安特性曲线，下列器材可供选用：
A、电压表（0-3V，内阻1KΩ）         B、电压表（0-15V，内阻5KΩ）
C、电流表（0-0.3A，内阻2Ω）         D、电流表（0-0.6A，内阻0.5Ω）
E、滑动变阻器（10Ω，1A）             F、滑动变阻器（1000Ω，0.5A）
G、直流电源（6V，内阻不计）          另有开关一个、导线若干．
①实验中电压表应选______，电流表应选______，滑动变阻器应选______．（只填器材的字母代号）．
②在虚线框中画出实验电路图．
③根据你设计的电路图，将图中的实物连接成实验用的电路．
