Question

某项工程的工作明细表如表：

工作代码	紧前工作	工期（天）
A	无	4
B	A	6
C	B	3
D	C，G	10
E	D，H	4
F	A	3
G	F	10
H	C，G	8

绘制该工程的网络图，并写出最短总工期．

Answer 1

考点：流程图的作用

专题：图表型

分析：本题考查的是根据实际问题选择函数模型的问题．在解答时，应结合所给表格分析好可以合并的工序，注意利用优选法对重复的供需选择用时较多的．进而问题即可获得解答．

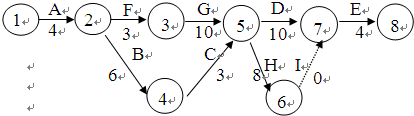

解答： 解：（1）该工程的网络图绘制如下：

…（4分）
（2）最短总工期为31天     …（4分）

点评：本题考查的是流程图，在解答的过程当中充分体现了优选法的利用、读图表审图表的能力以及问题的转化和分析能力，属于基础题．
