如图是某电热器的电路示意图．
（1）正常情况下，零线和地线之间的电压为______V．
（2）如果 R₁=R₂=60.5Ω，则电热器在旋钮开关接静触点“0”和“1”时的电功率分别为______W 和______W，接静触点“2”时通电1min产生的热量是______J．
（3）小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾．该开关最好应安装在示意图中A、B、C、D、E中的______点处．

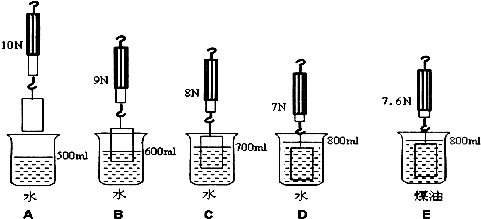

小明同学用一个弹簧测力计、一个金属块、两个相同的烧杯（分别装有一定量的水和煤油），对浸在液体中的物体所受的浮力进行了探究．图表示探究过程及有关数据．

（1）由A、D两图完成下列表格：（g=10N/kg ）

物重（N）	物体在水中测力计示数（N）	物体受到的浮力（N）	物体排开水的体积（cm3）	物体排开水的重力（N）
______	______	______	______	______

由上表可得出结论：______．
（2）分析图B、C、D，说明浮力大小跟______有关．
（3）分析图______，说明浮力大小跟液体密度有关．

如图，做“水的沸腾”实验时，为了缩短实验时间我们可以________；若实验时不小心被①沸水烫伤；②水蒸气烫伤，________（填“①”或“②”）情况更严重，其道理是________．

小华家电热毯内的电阻丝断了，他爸爸将电阻丝的两个断头接上后继续使用，在使用中发现接头处的电热毯被烧焦了．请你用学过的物理知识解释该处的电热毯被烧焦的原因．

经验证明：对于人体来说，只有不高于________V的电压才是安全的．

________透镜对光有发散作用，所以又叫发散透镜．

如图是小明在研究液体内部压强特点时所做的实验．将蒙有橡皮膜的金属盒作为探头与压强计相连，在一个烧杯中倒入适量的水，将金属盒放在水中不同的位置，实验现象如图甲、乙，根据实验现象可以得出的结论是：________．

运用知识解决问题：
（1）筷子在水中的部分反射的光，从水射向空气．在水面发生折射时，折射光线______法线，人逆着折射光线会看到筷子的虚像在真实筷子的______方，所以筷子看起来向上“弯折”．
（2）请在图中画出光线经平面镜反射的光路，并标出反射角的度数．
（3）2kg的水，温度从20℃升高到70℃，吸收了多少热量？（请写出计算过程）

小明在用托盘天平称量一物体质量，估计物体的质量为50g，调节天平平衡后，就把物体放在左盘，右盘放50g砝码，这时发现指针偏向分度盘的右侧，为了使指针指在分度盘的中线处，则应

1. A.
   减少砝码
2. B.
   增加砝码
3. C.
   将横梁右端的螺母向右调
4. D.
   将横梁右端的螺母向左调

如图所示，请画出入射光线经凹透镜后的折射光线．
