某同学在利用电压表测用电器两端电压时，设计了如图所示的实验．当电压表的接线柱接A接线柱时，可以测出灯L1两端的电压，如果其他不变，把电压表的此接线柱接到C接线柱上即可测出L2两端的电压，这样就可以省掉了拆电路的麻烦．你认为这样做可以吗？为什么？简易器材：一个圆柱形平底玻璃杯、一块硬纸片、若干个充了空气的气球、一块海绵和一桶水．利用一种或两种以上器材设计二个力学实验，并按下表要求填写．
| 器 材 | 实 验 内 容 | 操 作 方 法 | 发生的现象 |
| 示例：两个气球 | 物体间的作用力是相互的 | 双手挤压挨在一起的气球 | 两球发生形变 |
| 1 | ________ | ________ | ________ |
| 2 | ________ | ________ | ________ |
在“观察水的沸腾实验”中，小黄观察到沸腾前和沸腾时水中气泡上升过程中的两种情况，如图（a）、（b）所示，则图________是水沸腾前的情况，图________是水沸腾时的情况．当水沸腾时，水中形成大量的气泡上升到水面破裂，里面的水蒸气散发到空气中．从实验可得出，沸腾是从液体________和________同时发生的剧烈的汽化现象．
图是10kg的木球在斜面上正在下滚，请你画出此时木球重力的示意图．
研究如图所示的电路．

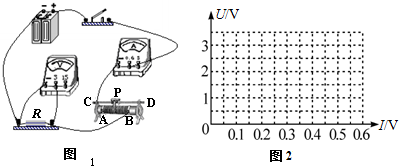

如图所示，M N为空气与水的分界面，AO为人射光线，O为入射点．在图中画出反射光线和折射光线，并标出反射角的度数．小明用图1所示的电路，研究“电阻的电流跟两端电压的关系”；
（1）闭合开关前应将滑动变阻器的滑片P移到______端；
（2）小明按要求正确连接电路后，闭合开关，发现电流表示数为零，电压表示数接近电源电压．则故障原因是：______；
（3）下表是小明同学获取的实验数据，请根据数据在如图2的坐标系上描点并连成光滑的图线．
| U（V） | 0.5 | 1.0 | 1.6 | 1.9 | 2.5 | 3.0 |
| I（A） | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 |
（4）小明分析图象得到的结论是______．
