（1）图甲中电压表的示数为 ________V．
（2）小明用天平测量某物体的质量时砝码和游码的示数如图乙所示，则该物体的质量为 ________g．
（3）完成图丙的光路图
（4）如图丁，茶杯静止在水平桌面上，画出它所受重力的示意图．

在探究“滑动摩擦力跟哪些因素有关”的问题时，陈老师引导学生作了如下的
猜想A：滑动摩擦力大小可能与接触面的粗糙程度有关；
猜想B：滑动摩擦力的大小可能与压力大小有关．为了检验上述猜想是否正确，同学们设计了
如图所示的实验方案．

（1）实验中要使弹簧测力计的示数等于所受滑动摩擦力的大小，应使木块在弹簧测力计的拉力下做________运动．
（2）设计步骤（a）和（b）的目的，是为了检验猜想________（选填“A”或“B”）．实验得出的结论是：滑动摩擦力的大小与________有关，________越大，滑动摩擦力越大．
（3）设计步骤（a）和（c）的目的，是为了检验猜想________（选填“A”或“B”）．实验得出的结论是：滑动摩擦力的大小与________有关，________，滑动摩擦力越大．

小明在跑百米时，前50m用时6s，后50m用时7s，小明前、后50m及百米全程的平均速度分别是________m/s、________m/s、________m/s．（保留到小数点后1位数）

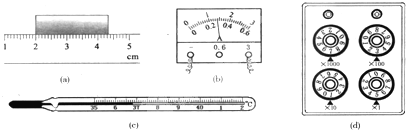

请你将图所示的测量结果记录在相应空格中．
（a）物体的长度为________ cm；（b）电流表的示数为________A；（C）体温计的示数为________℃；（d）电阻箱的示数为________Ω．

媛媛家从商店买来一个电热毯，使用中有时感到温度太高．现想用一个开关和一个定值电阻把它改装为两档，使电热毯发热体的发热功率为100W或者为25W，厂家说明书如下图所示，没有其它电气指标信息，请你根据要求设计一个方案把下图连接起来，并定值电阻的阻值．（忽略定值电阻的热效应）型号JSXY-60额定电压220V额定功率100W最长工作时间≤5h．

如图，两个电阻R₁=R₂=20Ω，电流表A₁的示数为0.5A，
求：（1）电流表A₂的示数多大？
（2）电压表的示数多大？

如图所示，小华同学将一个生鸡蛋放进盛有清水的杯中（鸡蛋沉于杯底），然后逐渐地向水里撒食盐，一段时间后鸡蛋上浮到水面．那么，在这一过程中

1. A.
   杯子对桌面的压力没有变化
2. B.
   杯子底部受到的液体压强增大
3. C.
   鸡蛋受到水的浮力始终不变
4. D.
   杯中水的密度始终小于鸡蛋的密度

从图中的长方形金属薄板abcd中剪出一块，下列哪种剪法得到的金属板条电阻最大

1. A.
   剪出abfe
2. B.
   剪出efcd
3. C.
   剪出阴影部分的细金属条
4. D.
   保留整块金属板

一个物体所受的两个力的三要素完全相同，则这个物体所受的合力为

1. A.
   0
2. B.
   F1+F2
3. C.
   F1-F2
4. D.
   无法确定

如图所示，用力F拉重为400N的物体在水平地面上做匀速直线运动，重物以10cm/s的速度移动10秒，物体与地面间的摩擦力是物重的0.2倍．若不计滑轮的重及滑轮与绳的摩擦，则弹簧秤的示数为________N，拉力做的功________J．若滑轮组的机械效率为80%，弹簧秤的示数为________N．
