某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω lA”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断正确的是（）
A．电路中电流变化的范围是0.18A一0.5A
B．滑动变阻器阻值变化的范围是2.5Ω～10Ω
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.25W

如图所示的电路中，电源电压U=4.5V，且保持不变，电阻R₁=5Ω，变阻器R₂的最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V．该电路中，变阻器接入电路的阻值范围是（）

A．2.5Ω～10Ω
B．OΩ～20Ω
C．2.5Ω～20Ω
D．0Ω～10Ω

如图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图象是（）

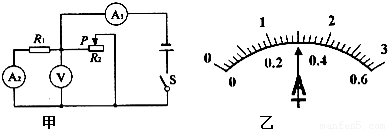

如图甲所示电路中，电源电压不变，闭合开关S，将滑片P移到某一位置时，电压表示数为6V，两块电流表指针的位置均如图乙所示，则R₁电阻是 Ω，此时R₂的电功率是 W；若将滑片P向右移动，A₁的示数将，A₂的示数将（填“变大”、“变小”或“不变”）．

如图所示的电路，电源电压保持不变，R₁=10Ω．当闭合开关S，滑动变阻器滑片P在中点时，电流表的示数为0.3A；当把滑片P移到最右端时，电流表的示数为0.2A．则电源电压为 V，滑动变阻器的最大阻值为 Ω．

电压力锅集高压锅和电饭锅的优点于一体，既安全又节能．某型号电压力锅的额定电压为220V，右图是其工作原理图，R₁、R₂分别是主加热器和保压加热器，R₁的额定功率为800W；L是用来指示电压力锅工作状态的变色发光二极管，当通过它的电流小于40mA时，发红光，达到40mA时，开始发绿光，只要有电流通过L其两端电压就恒为2V；R是特殊电阻，其阻值随锅内温度变化而改变；接通电路，开关S自动与触点a、b闭合，开始加热，当锅内水温达到105℃时，S自动与a、b断开，并与触点c接通，开始保压，此时锅内水温不变，且未沸腾．
（1）电压力锅正常工作时，若指示灯L发绿光，求R的最大阻值．
（2）在保压状态下，加热器正常工作1h耗电0.2kWh，求R₂的阻值．
（3）用该压力锅对5L、20℃的水加热，正常工作35min后，求水温升高到多少摄氏度？已知消耗的电能有90%被有效利用，水的比热容为4.2×10³J/．

一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示．由图可得定值电阻R的阻值为 Ω；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是 Ω．

在一次课外活动中，小华同学对家里的电磁炉进行了相关的观察和研究，并记录了电磁炉及她家电能表的有关数据，如表所示．．

观察对象	有关记录	研究活动
电磁炉铭牌	U_额=220V P_额=1kW	①用电磁炉加热一壶水（水的质量m=2kg，初温t=30℃） ②关闭家里其它用电器．只将该电磁炉接入电路烧水，观察到电能表表盘在5min内转了150r，最后测得水的温度 t=50℃
电能表铭牌	220V 10 （40）A 50Hz 2000r/kW?h

请你根据小华同学在活动中获得的有关资料，求解在这段时间内：
（1）水所吸收的热量；
（2）电磁炉的实际功率；
（3）电磁炉烧水的效率．

在如图所示的电路中，电源电压恒为12V，R₁=12Ω，灯泡L上标有“12V，6W”的字样，假如灯泡的电阻不随温度而变化．计算结果保留到小数点后两位数字．
（1）只闭合开关S₁时，电压表的示数为4V，求此时滑动变阻器R₂连入电路的阻值和灯泡的实际电功率；
（2）再闭合开关S₂、S₃，求此时电流表A的示数．

小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．

（1）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）．
（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．
①由图象可以得出结论：电压一定时，______．
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是______，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为______V时，读出电流表的示数．
（3）为完成整个实验，应该选取最大阻值不小于______Ω的滑动变阻器．
