如图所示.画出入射光线AO的折射光线．——青夏教育精英家教网——

如图所示，画出入射光线AO的折射光线．

画出图中物体AB在平面镜NM中所成的像A′B′．

如图所示，在图中补画出两条入射光线对应的折射光线．

如图所示，根据光的折射情况，在虚线框内画上适当的透镜．

石林中学的张江同学自备器材，主动探究“平面镜成像的规律”，其情形如图所示，他先把一块平板玻璃垂直立在水平桌面上，再准备A、B两支大小、外形完全一样的蜡烛，然后把点燃的蜡烛A立在玻璃板前，又把蜡烛B放在玻璃板后面，并移动蜡烛B的位置，使它与蜡烛A的像完全重合．
（1）张江同学在做探究实验时用透明玻璃板代替平面镜是为了______．
（2）他选择的蜡烛B与蜡烛A的大小、外形完全一样是为了______．
（3）如果把蜡烛A向镜面移动一段距离，又移动蜡烛B去与蜡烛A的像比较，会发现蜡烛A像的大小______（选项“变大”、“变小”或“不变”）．
（4）如果在蜡烛A像的位置放一个光屏，光屏上______承接到像（选项“会”或“不会”），这说明平面镜所成的像是______像（选填“虚”或“实”）．

某同学为了探究物体发声时振动的频率高低与哪些因素有关，他选择了四根钢丝进行实验，如图所示．具体数据如下表：

编号	材料	长度	粗细	松紧
甲	钢丝	10cm	0.2mm²	紧
乙	钢丝	10cm	0.1mm²	紧
丙	钢丝	5cm	0.1mm²	紧
丁	钢丝	5cm	0.1mm²	松

（1）用同样的力拨动钢丝甲和乙，发现拨动______钢丝时的音调高．由此可以得出的结论是：在弦的长度、松紧程度相同时，振动的频率高低与弦的______有关．
（2）为了探究发声体振动的频率高低与弦的长度的关系时，他应用同样大小的力先后拨动______钢丝和______钢丝．
（3）上述实验中所使用到的方法是______．

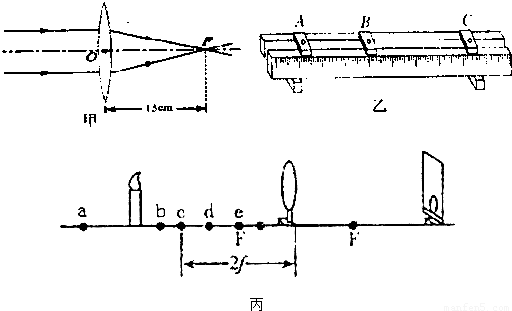

小明利用光具座、凸透镜、蜡烛、火柴、光屏，做“探究凸透镜成像规律”的实验．

（1）一束平行光线经过凸透镜折射后的传播方向如图甲所示，由图可知，此透镜的焦距为______cm；
（2）用该凸透镜做实验．如图乙光具座上有A、B、C三个滑块用于放置凸透镜、光屏或蜡烛，其中在B上应放置：______；
（3）当烛焰距凸透镜40cm时，移动光屏，可在光屏上得到一个清晰的______、______的______像（分别填写“倒立或正立”、“缩小或放大”、“实像或虚像”）．______就是利用这一成像规律工作的（填光学仪器）；
（4）接着小明用不透光的纸板遮挡住凸透镜的上半边，然后前后移动光屏，他______ （填“能”或“不能”）在光屏上看到烛焰完整的像；
（5）在研究凸透镜成像的实验中，保持图丙中凸透镜的位置，那么a、b、c、d、e各点中______点是成实像和虚像的分界点．

南海自古以来就是中国的领海，拥有丰富的油气资源．为保护、充分利用海洋资源，我国加大了海洋测量力度．一艘测量船将一束超声波垂直射向海底，测出从发射超声波到接收反射波所用时间为4s，巳知声音在海水中的传播速度为1531m/s．求此处海底深多少m？

学校举行100m田径比赛，发令员在起点，计时员在终点，田亮参加比赛时，计时员听到起跑枪声才开始计时，田亮到达终点时停表的读数为12.36s，则田亮的实际成绩应为多少s？

正在拉二胡的一位同学不断用手指上下移动去控制琴弦，这样做的目的是（）
A．使二胡发出不同的音调
B．为了获得更好的音色
C．为了获得更大的响度
D．阻止琴弦振动发音
