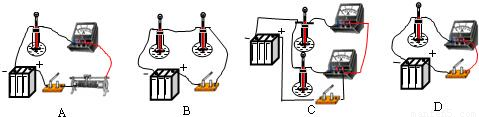

在研究通电导体放出的热量跟哪些因素有关的实验中．实验室提供了若干只装有电阻丝（3Ω或6Ω两种规格）、温度计、煤油（等质量）的烧瓶，另有电流表、滑动变阻器、电源（6V）、开关、导线．如图是某同学设计的四个电路（各电路可以根据需要调换烧瓶），请回答下列问题：

（1）利用______电路或______电路可以研究电流和时间相同时，热量跟电阻大小的关系．所选电路

此时所用电阻丝的规格应为：______
（2）利用______电路可以研究电阻和时间相同时，热量跟电流的关系．
（3）实验过程中，若通过阻值为3Ω电阻丝的电流大小如图所示，通电时间为5min，则该电阻放出______J的热量．

作图题
（1）根据图1的磁感线，确定磁极A为______极，并判断电源正负极．
（2）某市防汛指挥部购置了一批水位自动报警器，其工作原理如图2所示：水位没有到达警戒水位B时，只有绿灯亮；水位到达警戒水位B时，绿灯灭铃声响．请将该原理图连接完整．（注意：纯净的水不导电，但一般的水都是导电的）

如图所示的电路中，有一阻值为10Ω的电阻R₂与一个标有“12 V、6W”字样的灯泡L并联，电源电压为12 V保持不变．求：
（1）灯泡的电阻值是多少？
（2）闭合开关S后，电流表的示数是多少？
（3）电阻R₂消耗的电功率是多少？
（4）1min内灯泡消耗的电能是多少？

古诗词中有许多描述光学现象的诗句，如“潭清疑水浅”说的就是光的现象，“池水照明月”说的就是光的现象．

家庭电路里的电视机、电冰箱、电灯等用电器的连接方式是；开关和被控制的用电器是．

橡皮、铅笔芯、大地、橡胶手套、自行车轮胎、铜钥匙等物品中，通常情况下属于导体的是，属于绝缘体的是．

衣橱中的卫生丸时间长了会变小，原因是发生了（填写一种恰当的物态变化）；冰箱冰冻层的雪糕上沾有霜花，原因是发生了．

小华同学做“探究蒸发快慢与哪些因素有关”的实验，如图所示，在两块相同的玻璃片上分别滴上几滴水，观察图中的情景，可知该同学的主要目的是：探究蒸发快慢是否与______有关．

早晨的太阳光与水平方向成25°角射到一水平放置的平面镜上，经镜面反射后，反射角为，随着时间的推移，从早晨到中午，反射角将（选填“增大”、“不变”、“减小”）．

淘气的小明将两只系着细线的气球在衣服上蹭来蹭去，当他提起细线试图让两只气球靠近时，出现了如图的现象，发生这一现象的原因是______；这时小红向两气球之间吹气，气球又相互靠近了，这是因为______．
