用如图所示的滑轮组提升重物.要求绳子自由端移动的速度是物体上升速度的2倍.请在图上画出绕线的方法．——青夏教育精英家教网——

用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法．

如图是自车行的刹车手柄示意图，请画出动力和阻力的力臂．

杠杆在力F₁F₂的作用下处于静止状态，L₂是F₂的力臂．在图中画出力F₁的力臂L₁以及阻力F₂．

在探究“杠杆的平衡条件”的实验中：

（1）实验前，杠杆静止在图（a）所示位置，杠杆处于______（选填“平衡”或“不平衡”）状态，此时应先向______调节平衡螺母，使杠杆在______位置平衡．
（2）若不计杠杆质量和摩擦且杠杆刻度均匀，每个钩码均重1牛，如图（b）在A点挂两个钩码时，为了使杠杆恢复平衡，可以在C点挂______个钩码，或者在B点作用一个大小为______牛，方向竖直向______（选填“上”或“下”）的力．
（3）探究过程中，在杠杆左端某一固定位置挂一个重力G=2.5N的物体，在杠杆右端不同位置处施加不同的竖直向下的力F，保证杠杆处于平衡状态．根据多次测量的力和力臂F、L数据，画出F和

的图线如图乙（注意看清楚图乙两个坐标的含义），由图乙可得出杠杆平衡条件是F与L成______比．根据杠杆平衡条件，可求出重力G的力臂是______m．

在探究“滑轮组的机械效率与哪些因素有关”的实验中，某实验小组做出了如下猜想：
A．滑轮组的机械效率与动滑轮自重有关
B．滑轮组的机械效率与所提的物重有关
C．滑轮组的机械效率与绳重有关
D．滑轮组的机械效率与绳和滑轮之间的摩擦有关
针对上述猜想，该实验小组的同学利用如图所示的实验装置测得三组实验数据如表所示，其中第1、2、3次实验的装置分别如图甲、乙、丙所示．

次数	钩码重 G/N	钩码上高度h/m	有用功 W_有/J	测力计拉力F/N	测力计移动距离s/m	总功 W_总/J	机械效率 η
1	2	0.1	0.2	0.9	0.3	0.27	74.1%
2	4	0.1	0.4	1.6	0.3	0.48	83.3%
3	4	0.1	______	1.1	0.5	0.55	______

（1）第3次实验中所做的有用功是______J，机械效率是______．
（2）在实验操作中应竖直向上______拉动弹簧测力计．
（3）比较第1次实验和第2次实验，可以证明猜想______（填字母）是正确的．
（4）比较第______次实验可以证明猜想A是正确的，这是因为动滑轮自重增大，对动滑轮所做的额外功______（填“增大”或“减小”）．
（5）请你就如何提高滑轮组机械效率的问题提出两点合理建议：
建议一：______；
建议二：______．

某校物理兴趣小组的同学要进行“估测自已上楼的功率”的实验．他们将从一楼走到三楼．
（1）实验器材有：______、______、______．
（2）以下是小明设计的测量步骤如下，其中多余的是______（选填序号字母）
A．测出自已的质量m B．测出楼梯的总长度L
C．测出一楼到三楼的竖直高度h D．测出自已上楼所用的时间t
E．算出上楼的功率P
（3）写出功率的表达式：P=______．

在“研究物体重力势能与哪些因素有关”的实验中，三个相同的木桩被从空中静止释放的铁块撞击，陷入沙坑中的情况如图所示．在此实验中，我们是通过观察什么来比较各铁块重力势能的大小？
答：______；若A、B两铁块质量相等，则两铁块下落高度的关系是h_A______h_B；若A、C两铁块下落的高度相等，则两铁块质量的关系m_A______m_C．实验得出的结论是：物体的重力势能的大小与物体的______有关．

小明骑自行车上学途中，要经过一段上坡路．他思考：物体冲上斜坡的最大距离可能与哪些因素有关呢？
（1）他发现车子的初始速度越大，冲上斜坡的最大距离就越长．这是因为车子的初始速度越大，它的初始动能也越大，上坡过程中增加的    就越大．
（2）他进而又提出两个猜想：
猜想一：物体冲上斜坡的最大距离可能与物体的质量大小有关；
猜想二：物体冲上斜坡的最大距离可能与斜坡的倾角大小有关．

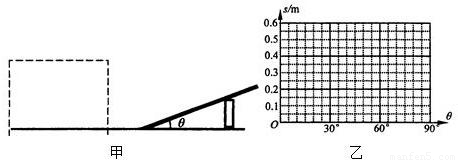

为了验证猜想一，他将与水平面平滑连接的长木板以一定的倾角θ固定，如图甲所示．实验时为了让不同质量的小木块以相同的初始速度滑上长木板，请你在甲图中的虚线框内为小明设计一实验装置，并说明使用该装置进行实验时的操作要点：
小明发现当不同质量的木块以相同初始速度滑上长木板时，向上滑行的最大距离均相同．这说明猜想一是    （选填“正确”或“错误”）的．
在验证猜想二的实验中，小明让一木块以相同的初始速度分别滑上不同倾角的长木板，测得的数据记录如下表：

次数	1	2	3	4	5
木板倾角θ	10°	30°	53°	75°	85°
向上滑行的最大距离s/m	0.50	0.40	0.36	0.39	0.43

根据表中数据请在图乙中描点作出S---θ图象．由图象可知木块向上滑行的最大距离s与倾角θ的定性关系是．

铁轨用道钉固定在枕木上，取出道钉时，可以用如图15所示的道钉撬．在道钉撬右端加竖直向下的力F₁=200N，F₁的力臂为1.5m，道钉对道钉撬的竖直向下的阻力F₂的力臂为0.1m．若不计道钉撬受到的重力，求F₂的大小．

如图甲所示的滑轮组，每个滑轮等重．不计绳重和摩擦，物体重G₁从200N开始逐渐增加，直到绳子被拉断．每次均匀速拉动绳子将物体提升同样的高度．图乙记录了在此过程中滑轮组的机械效率随物体重力的增加而变化的图象．
（1）每个滑轮重多少N？
（2）绳子能承受的最大拉力是多少N？
（3）当滑轮组的机械效率为80%时，物体重多少N？
