作图题．

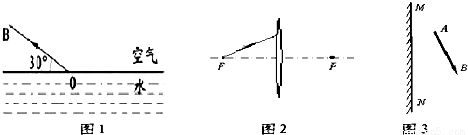

（1）如图1中的OB是一束光线由水中射到空气中的折射光线，请你在图中画出入射光线的大致方向．
（2）画出图2中通过透镜的折射光线．
（3）根据平面镜成像特点，画出图3中物体AB在平面镜MN中所成的像．
小红同学在做“观察平面镜成像”实验时，将一块玻璃板竖直架在一把直尺的上面，再取两段相同的蜡烛A和B一前一后竖放在直尺上，点燃玻璃板前的蜡烛A，进行观察，如图所示．在此实验中：
（1）直尺的作用是便于比较像与物到镜面的______的关系；
（2）两段相同的蜡烛是为了比较像与物______的关系；
（3）移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上______接收到蜡烛烛焰的像（选填“能”或“不能”）；
（4）让蜡烛远离玻璃板，它成的像将______（选填“变小”、“变大”或“不变”）；
（5）如果玻璃板没有放正，将对实验产生什么影响？______．
小红用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”的实验，如图所示：
（1）要使像能够成在光屏的中央，应将光屏向______调整（填“上”或“下”），使它们的中心大致在______，这样做的目的是______．
（2）实验过程中，当烛焰距凸透镜15cm时，移动光屏至某一位置，在光屏上得到一个等大清晰的像，则该凸透镜的焦距是______cm．
（3）当蜡烛距凸透镜20cm时，移动光屏，可在光屏上得到一个清晰的倒立、______的实像，______（填光学仪器）就是利用这一成像规律工作的．
小明和同学在研究“水的沸腾”的实验中，观察到水沸腾前和沸腾时水中气泡上升过程中的两种情况如图1所示，则图______是水沸腾时的情况，小文记录了下列的实验数据：
时间（min）…6789101112131415…
温度（℃）…95969798989895989898…
（1）从记录看出，记录有明显错误的是第______min时的数据．
（2）从记录数据可知：此时水沸腾的温度为______℃．
（3）在沸腾过程中水需要______热（填“吸”或“放”）．
（4）实验室常用液体温度计来测量温度，它是利用______的原理制成的，如图3，甲、乙两支温度计的读数分别为：甲______℃，乙______℃．（读数时，视线要与凸形液面顶部相平）
（5）请根据记录的正确数据在图2中先描点，再用平滑的曲线画出水的沸腾图象．
某研究小组利用一些长短、粗细不同的琴弦，又进行了探究“音调和哪些因素有关”的活动，他们选用的琴弦长度、材料在图中已标出（其中琴弦的直径关系为：a=c=d＜b），并且每根琴弦固定在“音箱”上的松紧程度一致．
（1）若他们想研究“音调的高低与琴弦长度”的关系应选择琴弦______（填符号“a”、“b”、“c”或“d”）．
（2）若选择琴弦a和b，则是为了研究______．
“冰岛沉船”的电影描述的是1912年一艘名叫“泰坦尼克号”的大海轮，因为和冰山相撞而沉没的悲剧，为了避免悲剧重演，科学家发明了一种利用声音传播规律制成的探测装置安装在船上，如图所示，利用它能及早的发现冰山和暗礁的存在．
（1）请你说出这种探测装置的名称和工作原理．
（2）如果这种装置向海底发出超声波，经5s后接收到发出的超声波，求海水的深度．（设这种信号波在海水中的传播速度为1500m/s）
（3）用这种方法能否测出地球与月球之间的距离？为什么？
地球拥有的总水量约为1.4×1018吨，其中，含盐的海水约为1.32×1018吨，由于盐份的问题，海水不能被陆地上的生命作为水源来利用，陆地上的淡水来自天上，海水在阳光下______变成水蒸气，把盐留在了海里，而淡水蒸发到天上，水蒸气遇冷______成小水滴或______成小冰晶，也有的小水滴凝固成了小冰晶，它们共同形成了云，云被风吹到陆地的上空，在一定条件下，这些水滴和冰晶降落到大地上，如此，陆地上的江河、湖泊、湿地才得以形成，它们是陆地生命的淡水源，由于陆地上的淡水也会因日晒而减少，或通过滔滔江流回归大海，地球可供陆地生命使用的淡水量不到地球总水量的千分之三，因此陆地上的淡水资源量是很紧缺的，下左图是我国节水标志，下右表是每年“世界水日”的宣传主题，请你就节水和减少水污染各提出一条合理化建______；______．
阅读下列两段材料，请你用所学的知识回答下面的问题．
材料一：据《北京晚报》报道：去年5月，阴天，气温约为-15℃，在新疆罗布沙漠的沙丘上覆盖着约5cm～10cm厚的积雪，然而过了约20min雪不见了，而脚下却是干爽的沙地，这一现象令在场的科学考察队员瞠目．
请你提出自己的看法，这雪为什么不见了？
材料二：
大厅里的雪花
1779年，一个寒冷的夜晚，俄国首都彼得堡市中心的一个大厅里灯火辉煌，六千支燃烧着的巨型蜡烛，把厅里的舞会气氛烘托得热气腾腾．在悠扬的乐曲声中，夫人小姐、名流雅士拥满大厅，翩翩起舞，有的人还在冒着汗水．正在大家跳得如痴如狂的时候，一位小姐突然晕倒，旁边的人不知所措．有人喊道：“快打开窗户．”打开窗户后，刺骨的寒风涌入大厅，突然出现了奇怪的现象：大厅里竟然飘起了雪花，纷纷扬扬落到人们的头发和衣服上．在场的人无不目瞪口呆，面面相觑．就在这时，一位先生迅速把这位小姐搀扶到门口，并把发生的现象向大家作了科学解释．
（1）大厅里出现雪花的原因是水蒸气遇强冷空气______而成的，需要______（填“吸收”或“放出”）热量．
（2）小北塘看到这篇文章后，联系生活，想到了闷热的夏天，房间里开上空调，在窗玻璃的______侧（填“外”或“内”）的______现象．
如图所示，跳伞运动员在从飞机上跳下、降落伞没有打开之前，下落会越来越快，此时运动员受到的阻力    重力；当降落伞打开后，运动员匀速下落时，受到的阻力    重力．（选填“大于”、“小于”或“等于”）
如图所示的地图方向为一般地图的方向，由图可知，舟山位  于丽水的______．如果衢州至丽水的路程以120千米计  算，一辆汽车以80千米/时的速度，从衢州行驶到丽水需要______小时．
