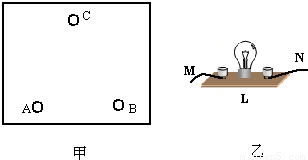

箱子表面上有A、B、C三个接线柱，其内部有一个电源，一个电阻，还有部分导线．小梦用如图乙的小灯泡对其内部连接情况进行了研究，记录情况如下表．请你在图甲中画出内部接线的电路图．
| M和A接通 | M和B接通 |
| N接C，灯正常发光 | N接C，灯光发暗 |
| N接B，灯不亮 | N接A，灯不亮 |

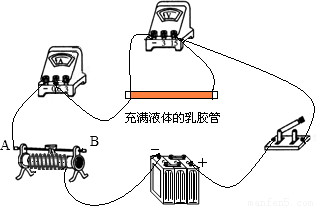

科学兴趣小组为了探究导电液体在体积相同时，其电阻与长度的关系，于是选取一段可拉伸的乳胶管（乳胶管是绝缘体），灌满某种导电液体，两端用金属塞堵住管口，形成一段长为10厘米的封闭液柱．选择合适的电压表、电流表、滑动变阻器、电源等器材连接电路如图，电源电压保持12伏不变．（1）闭合开关前，滑动变阻器的滑片应处在______端．
（2）闭合开关，移动滑动变阻器的滑片，当电压表示数为9伏时，记录第一次电流表示数并计算出液柱的电阻．将乳胶管均匀拉长，重复上述实验，数据记录如下表．
| 实验次数 | 1 | 2 | 3 | 4 |
| 液柱长度L/厘米 | 10 | 15 | 20 | 25 |
| 液柱电阻R/Ω | 300 | 670 | 1204 | 1870 |
（3）查阅资料得知：当材料和横截面积一定时，导体的电阻与其长度成正比．但是通过多次实验发现，当液柱长度变为原来2倍时，其电阻大大超过原来的2倍．请对此作出合理的解释：______．
小明同学想比较金属材料甲和金属材料乙哪个更容易导电．现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如表所示：
请你帮助小明同学完成下面的实验方案．
〔1〕请在答题卡上画出实验电路图（用“
”表示金属丝）．
〔2〕根据实验电路，实验器材除金属丝、干电池、开关、导线外，还必须选用什么器材？
（3）为达到实验目的，写出实验应选取的金属丝（只需填字母代号〕．
（4）通过实验，写出你是如何判断哪种金属材料更容易导电？
0 87216 87224 87230 87234 87240 87242 87246 87252 87254 87260 87266 87270 87272 87276 87282 87284 87290 87294 87296 87300 87302 87306 87308 87310 87311 87312 87314 87315 87316 87318 87320 87324 87326 87330 87332 87336 87342 87344 87350 87354 87356 87360 87366 87372 87374 87380 87384 87386 87392 87396 87402 87410 235360
| 金属丝代号 | 材料 | 长度m | 横截面积mm2 |
| A | 金属甲 | 1 | 0.1 |
| B | 金属甲 | 0.5 | 0.1 |
| C | 金属乙 | 1 | 0.1 |
| D | 金属乙 | 1 | 0.2 |
〔1〕请在答题卡上画出实验电路图（用“
”表示金属丝）．〔2〕根据实验电路，实验器材除金属丝、干电池、开关、导线外，还必须选用什么器材？
（3）为达到实验目的，写出实验应选取的金属丝（只需填字母代号〕．
（4）通过实验，写出你是如何判断哪种金属材料更容易导电？
