滑动变阻器是靠改变接入电路中电阻丝的来改变的大小．

小东家的电冰箱铭牌如下表．小东在家用电器只有冰箱工作的情况下，观察冰箱从启动到停止工作用了6min，电能表转盘转了18圈．则该冰箱以标定耗电量工作时，一天实际工作 h，启动次，每消耗1度电电能表转盘转圈．

耗电量	0.72kW?h/24h	额定电压	220V
冷冻量	4kg	输入功率	120W
制冷剂	R600a	气候类型	N?ST

如图所示，电源两端的电压为12V，且保持不变，电阻R₁与R₂的比值是4﹕1．当开关S₁闭合、S₂断开时，10s内电流通过R₁产生的热量是24J；当开关S₁断开、S₂闭合时，电流表示数为0.3A，则电阻R₃的阻值是 Ω．

电阻R₁=6Ω，R₂=10Ω，串联后接到电源上，则通过R₁与R₂的电流之比为______，R₁与R₂的电功率之比为______．

物理学研究成果在军事上有着非常广泛的应用，有一种成为石墨炸弹的武器在战争时被用来破坏敌方的供电设施．这种炸弹不会造成人员伤亡，而是在空中散步大量极细的石墨絮状物，这些石墨絮状物是（填“导体”或“绝缘体”）飘落到供电设备上会造成（“开路”或“短路”），从而使供电系统瘫痪．

用测电笔可以辨别哪条是火线，如图所示的测电笔的两种使用方法中，正确的是______（选填“甲”或“乙”）图．

对人体安全的电压是：不高于 V；家里的电灯、电视、电冰箱等家用电器的连接方式是的（填“串联”或“并联”）．

作图题．
（1）把带有开关的电灯、三孔插座正确地连入图1的家庭电路中．
（2）用笔线代替导线把图2中的元件连接起来，要求L₁与L₂串联，电压表V测L₁的电压，并画出对应的电路图．

某同学用如图所示的装置研究电流通过导体时产生的热量与导体电阻大小的关系，图中两个烧瓶内盛有质量和温度都相同的煤油，温度计显示煤油的温度，两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大，实验时，该同学想把两段金属丝串联接入电路．
（1）请你用笔画线代替导线，帮他把电路连接完整．
（2）电流产生热量的多少不易直接测量，因此，在这个实验中是通过______显示电流产生热量的多少的．
（3）在这个实验中，除了控制电流一定外，还要控制的量有______，这种方法叫______．
（4）在这个实验中，若两个电阻丝的通电时间相同，则______瓶内温度计的示数升高的多，由此可得______．
（5）这样连接的目的是______．

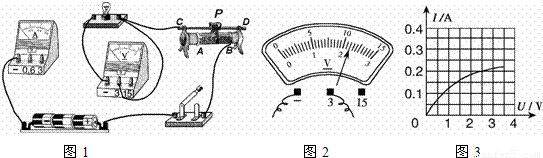

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应______，电流表的量程应选0～______A．
（2）请你用笔画线代替导线，将图1中的实物电路连接完整．
（3）闭合开关前，图2中滑动变阻器的滑片P应位于______选填“A”或“B”）端．
（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为______V，若他想测量小灯泡的额定功率，应将图1中滑片P向______选填“A”或“B”）端移动，使电压表的示数为2.5V．
（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是______W．

（6）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是______（写出一种即可）．
