某加热装置的工作原理如图所示，两电阻丝的阻值相等．电源电压不变，它有加热和保温两个工作状态．当开关S₁接b，S₂断开时，它是处于状态，此时电路功率为P₁；当开关S₁接a，S₂闭合时，电路功率为P₂，则P₁：P₂= ．

三只同样的电阻，额定功率均为10W，现将其中两个并联再与第三个串联使用，若各电阻实际消耗的功率不得超过其额定功率，这个电路允许消耗的最大的功率为．

在图中所示的电路中，滑动变阻器的最大阻值为20Ω，电源电压恒定不变．则当开关S₁和S₂断开，S₃闭合时，电流表的读数为1A；当开关S₁断开，S₂和S₃闭合时，电流表的读数为3A；当开关S₁闭合，S₂和S₃断开时，变阻器的滑片P从a端滑到中点c的过程中，电压表读数减少了4V．求当开关S₁断开，S₂和S₃闭合时，电阻R₁在1min40s内产生的热量为 J．

有两台电炉，其电热丝的电阻分别为R₁和R₂，把R₁单独接在电压为U的某一电源上给初温为t_o，质量为m的一壶冷水加热至沸腾需要时间为t₁，把R₂单独接在此电源上给同样这壶水加热至沸腾，需要时间为t₂，如果把它们串联在此电源上仍给这壶水加热至沸腾，需要时间t为．

如图所示，已知电源两端电压为U₁且保持不变，定值电阻R₁的阻值已知．开关S断开时，电压表的示数为U₂．开关S闭合后，电压表的示数变化

．电阻R₁消耗的电功率增加了______．

小阳和小华两位同学各自进行“测定小灯泡电功率”的实验．实验中使用的小灯泡上标有“2.5V”字样，滑动变阻器上标有“20Ω 2A”字样．

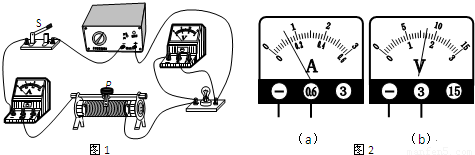

（1）小阳连接的电路如图1所示，实验步骤正确，闭合开关后，发现小灯泡发光较暗，电流表、电压表的示数如图2（a）、（b）所示，他所用的电源电压为______V．接着他移动滑动变阻器的滑片P，当观察到电压表的示数为2.5V时，此时滑动变阻器的滑片恰好在中点上，小灯泡正常发光时的功率为______W．
（2）小华正确连接了电路，闭合开关，移动滑动变阻器的滑片P，观察到小灯泡始终不亮，电流表有示数，电压表的示数为零．若电路中只存在一处故障，则故障是______．

法拉第电磁感应现象指出：“闭合电路的一部分导体在磁场里做切割磁感线运动时，导体中就会产生感应电流．”小明根据课文中的描述进行了进一步探究，提出了“感应电流的大小可能与切割磁感线运动的快慢有关”的猜想．
（1）小明为验证猜想，设计了如图所示实验，请帮忙补充实验步骤中空缺部分；步骤：
①按图连接好电路后，    ；
②将导体以向    方向（选填“上、下、左、右、前、后”）在磁场中慢速运动，观察此时    ；③    ；
（2）利用上述步骤，如何判断小明的猜想是否正确？小明分析如下，请补充完整．如果    ，则猜想是正确的；否则猜想不正确．
（3）如何改变感应电流的方向？写出一种方法：    ．

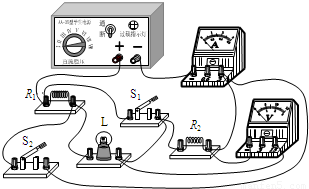

如图所示电路，电源两端电压不变，灯丝电阻不变．当两个开关都断开时，电压表的示数为U₁，电阻R₁消耗的电功率为0.1W．只闭合开关S₁时，电压表的示数为U₂，电流表的示数为0.2A．只闭合开关S₂时，电阻R₁消耗的电功率为3.6W．两个开关都闭合时，灯L正常发光．已知U₁：U₂=1：2，求：
（1）电阻R₂的阻值；
（2）灯L的额定电功率．

滑动变阻器固定端A、B之间的电阻值是7Ω，接成图示电路后，在滑片P与B之间接上标有“3V，3W”的电灯，整个电路的两端电压U=4.5V，调节滑片的位置，使电灯刚好正常发光．这时变阻器消耗的电功率多大？

（茂名市）下列现象与物态变化相对应的是（）
A．灯泡用久了，灯丝会变细----熔化
B．晒在太阳下的湿衣服变干----液化
C．擦在皮肤上的酒精马上干了----汽化
D．水正在慢慢地结冰----凝华
